طول برش 2600 میلی متر دستگاه برش اره اتوماتیک کامپیوتری HL - 8BNC

ماشین اره اتوماتیک HL-8BNC برای تخته پلاستیکی کامپوزیت

شرح

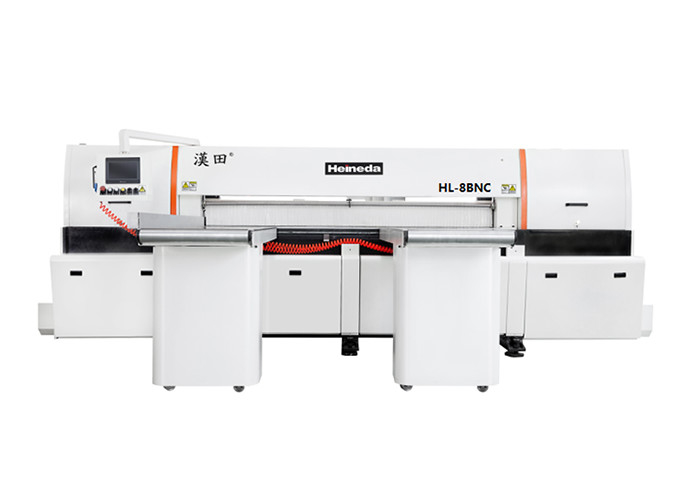

مدل: دستگاه برش اره اتوماتیک HL-8BNC

▲ HL معرف مدل دستگاه اره برش تمام اتوماتیک شرکت هایندا می باشد.

▲ 8 نشان دهنده اندازه دستگاه اره است، 8 را می توان با عرض 2600 میلی متر اره کرد.

▲ BNC نشان دهنده این برش اره برای مدل تمام اتوماتیک است.

این دستگاه را می توان برای اره کردن صفحات مسی، پانل های کامپوزیت، صفحات پلاستیکی و غیره استفاده کرد.

مشخصات فنی و پارامترها

مشخصات مکانیکی

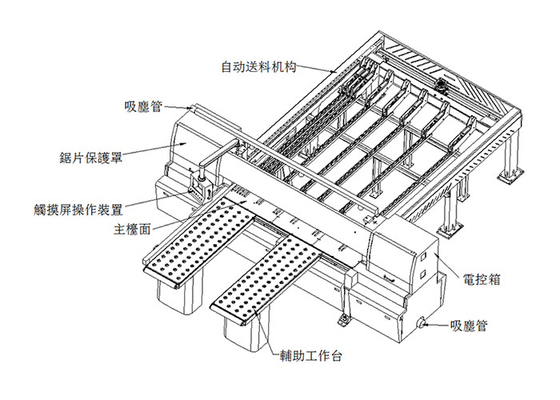

(1) این دستگاه از اجزای اصلی زیر تشکیل شده است

آ.بدنه اصلی تجهیزات د.صفحه نمایش لمسی |کنترل پنل G. ایستگاه شناور

بسیستم چین دار کلی E. سیستم خنک کننده h.تیغه اره

ج. دستگاه تغذیه خودکار F. میز کار اصلی

(2).ساختار جزء اصلی و غیره

آ.بدنه اصلی تجهیزات

بدنه اصلی تجهیزات از یک قاب اصلی، یک سر تونر، مکانیزم حرکت هدر، مکانیزم بستن تیغه اره و موارد مشابه تشکیل شده است.

(من) میزبان

قاب اصلی فرآیند جوشکاری را اتخاذ می کند و پس از بازگشت لحیم می شود.

(II) قابل بلند شدن است

بالابر سر با اسلایدهای موازی دوتایی بالا و پایین (نقره تایوان) طراحی شده است، از طریق سر بالابر ثابت سیستم هیدرولیک، هنگام برش، اره کردن اره ها در صفحه نمایش می تواند ضمن دستیابی به مواد، نیازهای اره را با ضخامت های مختلف برآورده کند. اره ها، منبعی نیز وجود دارد که باعث افزایش طول عمر تیغه اره می شود.اسپیندل از یک جعبه شافت کاملاً بسته، سه یاتاقان با سرعت بالا (مارک های بلبرینگ SKF / NSK) استفاده می کند و ضربان دوک را کاهش می دهد.جعبه شفت در حین نصب به روغن روان کننده اضافه شده است و در عرض 1 سال نیازی به روغن روان کننده نیست.انتقال اسپیندل در گیربکس چند نواری استفاده می شود.

(III) مکانیزم سر ماشین

سروو موتور که توسط مکانیزم حرکت سر، درایو قفسه دنده پذیرفته شده است، و طراحی ریل کشویی موازی بالا و پایین را ترکیب می کند، به طور موثری اینرسی سر سر را کاهش می دهد، عملکرد صاف حرکت اره را افزایش می دهد و به طور موثر تغییر را کاهش می دهد. راک موبایل برای دستیابی به بهترین دقت برش مستقیم.نوار لغزنده ریل سیمی از یک لغزنده ضد گرد و غبار (مارک ریل آنلاین تایوان و دارای منبع روغن متمرکز است. سرعت بدون پله سر و تیغه اره مطابق با تولید واقعی از طریق دستگیره روی صفحه نمایش لمسی قابل تنظیم است. سرعت تیغه اره تنظیم شده است.

(IV) مکانیسم بستن تیغه اره

فلنج دوتایی همراه با مهره استفاده می شود و مهره برای سفت شدن مهره، قفل تیغه اره محکم می شود که راحت و سریع است.

بسیستم چین دار کلی

ساختار کشویی صفحه دنده قفسه دنده دو سیلندر، فرم پوشش پیزوالکتریک یکپارچه، از راش بالایی، سطح مواد روی میز قرار می گیرد، در حالی که اطمینان از پیزوالکتریک سنکرون، ورق کوچک دقیق تر اره می شود.نقش چین و چروک کلی خوب است و سر و صدا کاهش می یابد که ایمنی کل فرآیند اره را تا حد زیادی بهبود می بخشد.پرده گرد و غبار دستگاه در خارج از پوشش پرس نصب می شود که نشت گرد و غبار را تا حد زیادی کاهش می دهد.

ج. دستگاه تغذیه خودکار

از دستگاه تغذیه اتوماتیک گیره کار استفاده می شود و ریل های دو طرفه گیره کار از سازه تیر فولادی جوش داده شده تشکیل شده است.سروو دنده دوگانه و درایو قفسه را به صورت خطی (تایوان) و به صورت دو تراز با شبکه مغناطیسی با دقت Reach تا 10 متر در دقیقه به حرکت در می آورد.اگر اره ورق تیغه ای ساخته شده باشد، تا زمانی که داده های اره در صفحه لمسی تنظیم شده باشد، نیازی به بریدن چاقو روی چاقو از طریق اپراتور نیست و می توان از راندمان تولید به طور مداوم استفاده کرد.قاب تغذیه ایمن است و می تواند عملیات مواد را کمتر از 2 تن هدایت کند.نگهدارنده بار از یک غلتک پلی اورتان چند گروهی ساخته شده است که برای جابجایی مواد راحت است.

دصفحه نمایش لمسی |صفحه کنترل

سیستم الکتریکی طراحی پنل کنترل و صفحه نمایش لمسی، آسان برای کار، راندمان بالا را اتخاذ می کند.هر دکمه عملکرد را روی صفحه کنترل تنظیم کنید تا عملیات اپراتور تسهیل شود.همه دکمه های کنترل در صفحه لمسی بصری هستند و می توانند عملیات مربوطه را از طریق دکمه های عملکرد در صفحه لمسی انجام دهند.در همان زمان، HL-8BNC همچنین از طراحی ایستگاه کاری استفاده می‌کند، یک ایستگاه کاری را در صفحه لمسی انتخاب می‌کند، تا زمانی که اره کردن طول ورق دسته‌ای و اره‌ها را در کنار ورق تنظیم کنید، سپس روی صفحه لمسی اجرا را فشار دهید.موقعیت چرخه اره در خارج از طول ورق باقی می ماند، که نه تنها چرخه اره را کاهش می دهد، بلکه راندمان اره کردن ورق دسته ای را نیز بهبود می بخشد.

ه.سیستم خنک کننده

برای دمای معمولی، صرفه جویی در انرژی و سازگار با محیط زیست، دمیدن از طریق نازل به تیغه اره، خنک کننده استفاده می شود.

f.جدول اصلی:

فضای اصلی کار با روکش کروم است و در صورت افزایش دوام، اصطکاک بین مواد و کانتر نیز کاهش می یابد.

ز. ایستگاه شناور:

1. اندازه میز کار شناور: 1800 میلی متر (طول) X600 میلی متر (عرض) X2.

2. سطح میز شناور به تعداد زیادی چرخ جهانی پلی اورتان مجهز شده است و اپراتور به راحتی می تواند مواد را روی میز تبلیغ کند و از خراشیدگی ورق جلوگیری کند.معیارهای قضاوت خراش: هیچ لمس آشکاری وجود ندارد.مرجع خاص را می توان در ژانویه 2016 (مواد بشقاب تولید شده توسط خرید، این تابلو در حال حاضر با خرید ذخیره می شود) اشاره کرد.اگر ورق می تواند خراشیده شود، درام یا تجهیزات تبدیل تا زمانی که خراشیده نشود تعویض می شود.

ساعتضایعات تیغه اره:

مخزن گرد و غبار تیغه اره یک لاستیک خراش دهنده است.

▲ پنجه های متقاطع:

1. پیکربندی استاندارد کمیت کلیپ کار: 8 گیره مکانیکی.

2. هر مربا مجهز به یک استوانه با روش اهرمی است و هنگامی که جسم کار کشیده می شود، می توان اطمینان حاصل کرد که مواد کار ورق را گیره می دهد.با موارد فوق، فک به میز جلو منتقل می شود، ورق را می بندد، به عقب حرکت می کند و عمل را کاهش می دهد.

I. الزامات ویژه برای مشتریان:

1. می توانید مکانیسم حد را نصب کنید تا اپراتور از تنظیم خطا در موقعیت برش تیغه جلوگیری کند.

2. موقعیت عقب به مونتاژ تغییر می کند، نه یکپارچه.

3. چرخ تعویض بیرونی از مواد پلی اورتان استفاده می کند، مانند خراش دادن ورق، به جایگزینی سایر چرخ های تغذیه مواد یا اصلاح تجهیزات تا زمانی که ورق از بین نرود، ادامه خواهد داد.

4. دستگاه نیاز به اطمینان از دقت دارد، توصیه می شود روش کنترل پرش شعاعی تیغه و تغییر در دستگاه تغذیه را کاهش دهید.ضربان دوک ± 0.01 میلی متر (محوری)؛سطح انتهای فلنج ± 0.03 میلی متر است.

5. لغزنده تغذیه دوک بر روی لوله روغن متمرکز شده است تا روی لوله روغن گذاشته شود.

6. کابینه کنترل الکتریکی با IP54 مطابقت دارد، ایستگاه های شیر پنوماتیک و ایستگاه های شیر هیدرولیک باید ضد گرد و غبار باشند.

7. دستگاه جمع آوری گرد و غبار روی مخزن گرد و غبار باید بهینه شود تا از اثر جمع آوری گرد و غبار بهینه اطمینان حاصل شود.

8. قلاب نصب تفنگ بادی را نصب کنید.

9. سرعت سفر را می توان تنظیم کرد، با استفاده از هزینه سروو، مرحله سند را تنظیم کرد، و دستگیره سرعت تغذیه 0.9 متر در دقیقه را کنترل می کند.

10. تابع شمارش PLC را افزایش دهید.(تعداد اره برش را ثبت کنید)

نمایش محصول

استاندارد مکانیکی

لیست مدل برند اجزای اصلی (در اینجا فقط برای مرجع، خاص با توجه به کنترل الکتریکی)

لیست قطعات مصرفی
