جزئیات محصول:
پرداخت:
|
| دقت صافی: | ≤0.5 میلی متر | سرعت تسمه اره: | 500 × 2000 متر در دقیقه (تنظیم سرعت تبدیل فرکانس) |
|---|---|---|---|
| ظرفیت اره: | ارتفاع گلو: 400 میلی متر، عمق گلو: 580 میلی متر | موتور هیدرولیک: | 0.75 کیلووات (تایوان) |
| نام: | دستگاه برش اره آلومینیومی | مزیت - فایده - سود - منفعت: | عملکرد قابل اعتماد و عملکرد صاف |
| برجسته کردن: | اره نواری عمودی 2000 متر/دقیقه CNC,اره باند عمودی 500 متر/دقیقه CNC,دستگاه اره نواری عمودی 2000 متر/دقیقه |
||

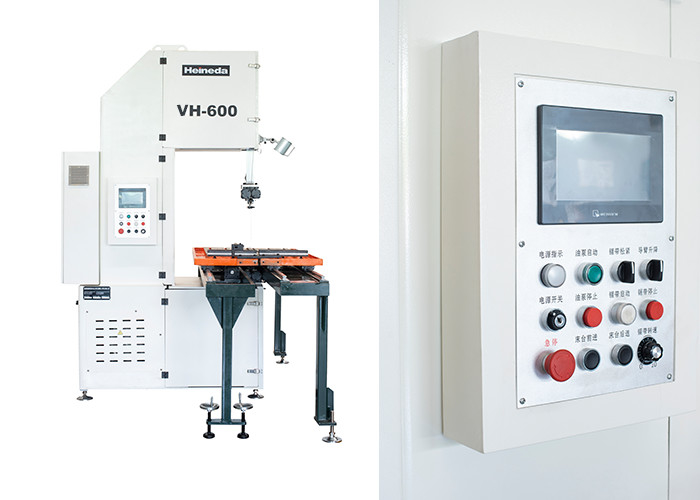

دستگاه اره باند عمودی با سرعت بالا VH600 دستگاه برش تخته سنگ
نمای کلی تجهیزات
دستگاه اره نواری با سرعت بالا همچنین به عنوان شناخته شده است: دستگاه اره نواری عمودی، دستگاه برش دال سنگ، استفاده از دستگاه اره نواری با سرعت بالا می تواند راندمان کار را تا حد زیادی بهبود بخشد.
ویژگی های محصول:
ساختار قرقره، ردپای کوچک
کنترل عملیاتی بر روی کنسول قاب اره متمرکز است
تنظیم سرعت مکانیکی درایو اصلی
تغذیه کنترل موتور DC، 1-120 میلی متر در دقیقه می تواند خودسرانه تنظیم شود، عملکرد سرعت پایین پایدار است
گیربکس فعال با سیستم سرعت متغیر، عملکرد قابل اعتماد و عملکرد پایدار
کنترل الکتریکی برای بازوی راهنمای بالایی، کارکرد آسان
یاب خط علامت گذاری لیزری که می تواند به راحتی و با دقت لبه اره پردازش شده را تراز کند و همچنین دارای دستگاه اندازه گیری مکانیکی است.
میز و کنسول دستگاه مجهز به پله برقی بالا و پایین هستند و حفاظ هایی در اطراف میز برای محافظت از ایمنی اپراتور وجود دارد.
مدل: VH600 اره نواری عمودی با سرعت بالا
▲ VH مخفف ماشین اره نواری عمودی مدل شرکت هایندا است.
▲ 600 نشان دهنده ظرفیت اره کردن دستگاه اره است
حداکثر ارتفاع اره Φ400mm;
حداکثر عرض اره 600 میلی متر؛
حداکثر عمق گلو اره 580 میلی متر است.
اگر یک گیره در محدوده میز کار اضافه شود، می توان برش مورب را انجام داد.

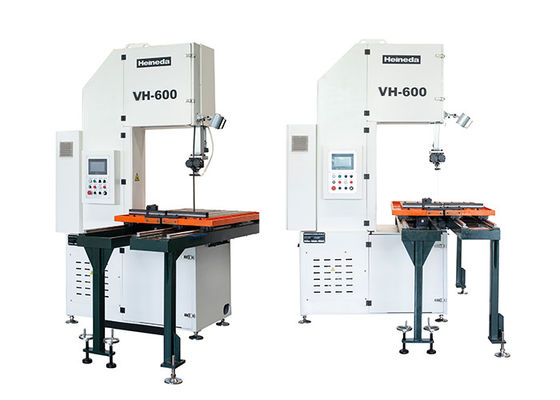

رندرهای تجهیزات
پارامترهای فنی اصلی
| نام پروژه | اره باند عمودی پرسرعت VH600 |
| ظرفیت اره کردن | ارتفاع گلو: 400 میلی متر، عمق گلو: 580 میلی متر |
| سرعت تسمه اره | 500 × 2000 متر در دقیقه (تنظیم سرعت تبدیل فرکانس) |
| مشخصات نوار اره | 34 عرض X 1.1 ضخامت X5560 طول (میلی متر) |
| روش کشش تسمه اره | کشش اتوماتیک هیدرولیک |
| راه راهنمای تسمه اره | گیره غلتکی قابل تنظیم، پشتیبان فولاد تنگستن اره |
| مشخصات قرقره اره | قطر 630، 7075T651، آنودایز سخت |
| مشخصات کمان اره | جوش گروهی ورق فولادی Q235، درمان تنش زدایی، ماشینکاری دقیق، وزن حدود 2 تن |
|
موتور اره باند |
11 کیلووات TECO |
| موتور هیدرولیک | 0.75 کیلووات (تایوان) |
| روش خنک کننده تسمه اره | سیستم خنک کننده مه روغن با فشار هوای نیمه خشک |
| ظرفیت روغن هیدرولیک | 50 لیتر (ایستگاه هیدرولیک مستقل) |
| نیازمندی های قدرت | 380 ولت X 3 فاز X 50 هرتز |
| جعبه توزیع | جعبه توزیع مستقل (IP55)، واقع در کنار دستگاه |
| جعبه عملیات | طراحی و جلوی دستگاه، با دکمه ها و دستگیره های کنترل سرعت کار می کند |
| عمودی را دید |
≤0.5 میلی متر |
| دقت صافی |
≤0.5 میلی متر |
ترکیب و ویژگی های تجهیزات
اره نواری عمدتاً از یک قاب اره، یک پایه، یک چرخ اره، یک قسمت انتقال، یک گروه چرخ راهنمای تسمه اره، یک نوار نقاله زباله، یک سیستم هیدرولیک و یک سیستم کنترل الکتریکی تشکیل شده است.
توضیحات قسمت های اصلی اره نواری عمودی VH600
اره نواری عمدتاً از یک قاب اره، یک چرخ اره، یک قسمت انتقال، یک گروه چرخ راهنمای تسمه اره، یک نوار نقاله زباله، یک سیستم هیدرولیک و یک سیستم کنترل الکتریکی تشکیل شده است.
قسمت چرخ اره از صفحه آلومینیومی کشیده 7075T6، آنودایز سخت ساخته شده است.پس از پردازش، با تعادل دینامیکی، با عملکرد خوب، خواص مکانیکی بالا تصحیح می شود و می تواند سرعت بالا و بارهای کششی بالا را تحمل کند.
بخش انتقال توسط موتور تبدیل فرکانس TECO به حرکت در می آید تا قرقره فعال را به چرخش درآورد، در نتیجه تسمه اره را با سرعت بالا هدایت می کند.سرعت تسمه اره توسط مبدل فرکانس برای کنترل دورهای خروجی موتور تنظیم می شود و توسط متر دیجیتال نمایش داده می شود.
بلبرینگ مجموعه چرخ تسمه اره و بلبرینگ قطعات کلیدی همگی از محصولات NSK ساخته شده اند.
سوئیچ مسافرتی برای تشخیص غیرعادی بودن تنش استفاده می شود و در صورت غیرعادی بودن ناهنجاری، دستگاه به طور خودکار متوقف می شود.چرخ غیرفعال از ترمز الکترومغناطیسی استفاده می کند.هنگامی که ناهنجاری رخ می دهد، فشار پایدار بر روی دیسک ترمز عمل می کند تا چرخش چرخ اره را کنترل کند.
بخش هیدرولیک دارای یک ایستگاه پمپ مستقل است و توسط یک شیر برقی متمرکز کنترل می شود.شیرهای برقی همگی از محصولات تایوان ساخته شده اند.به جز قطعاتی که باید با شیلنگ متصل شوند، همه آنها با لوله های فولادی به هم متصل می شوند تا به طور موثر افت فشار را کاهش دهند.
مکانیسم انتقال دستگاه اره دقیقاً متعادل و اصلاح شده است تا لرزش را به حداقل برساند و اطمینان حاصل شود که تسمه اره به راحتی شکسته نمی شود.
بخش راهنمای نوار اره از غلتک های گیره استفاده می کند، یکی در بالا و دیگری، غلتک ها از فولاد آلیاژی ساخته شده اند و پس از عملیات نیتریدینگ سطح، با دقت بالا و مقاومت در برابر سایش خوب، با دقت زمین می شوند.
غلتک محرک نوار نقاله زباله با یک شفت جامد طراحی شده است تا از شکستگی در طول استفاده عادی اطمینان حاصل شود.بلبرینگ غلتکی از یاتاقان مهر و موم شده دو طرفه استفاده می کند تا از ورود تراشه های آلومینیومی جلوگیری کند و عمر مفید را بهبود بخشد.
سرویس هانتیان
برای محصولات تولید شده توسط تجهیزات قرارداد، هانتیان برای شناسایی و آزمایش کیفیت تجهیزات در طول دوره پذیرش تجهیزات، با مشتری همکاری خواهد کرد.
ایجاد انبار قطعات.
معرفی خدمات داخل کارخانه
سرویس رفت و برگشت منظم رایگان
پروژه کامل کلید در دست (فرآیند، مدیریت، نگهداری، آموزش، تولید)
یک سیستم تعمیر و نگهداری سه سطحی ایجاد کنید.
خدمات ارتقاء نرم افزار رایگان.
پیشنهاد برای نقشه های اولیه ساخت و ساز.
سوالات متداول
س: آیا شما سازنده هستید؟
A: بله، ما کارخانه خودمان را داریم و قول فروش مستقیم را با قیمت رقابتی می دهیم.به بازدید از کارخانه ما در هر زمان خوش آمدید.
س: آیا می توانم دستگاهی را با توجه به نیازهای خود دریافت کنم؟
A: مطمئنا. ما OEM و ODM را می پذیریم.
س: این اولین بار است که از این نوع دستگاه استفاده می کنم، آیا کار با آن آسان است؟
پاسخ: فیلم راهنمای وجود دارد که نحوه استفاده از ماشین را نشان می دهد و کتاب آموزش انگلیسی برای شما با دستگاه ارسال می شود.اگر هنوز سؤالی وجود دارد، ما راهنمای حرفه ای رایگان را برای شما ارائه می دهیم تا زمانی که بتوانید به خوبی از دستگاه استفاده کنید.
اگر دستگاه مورد نیاز خود را پیدا نکردید، با ما نیز تماس بگیرید.ما تمام تلاش خود را خواهیم کرد تا بهترین پیشنهاد را به شما ارائه دهیم.
