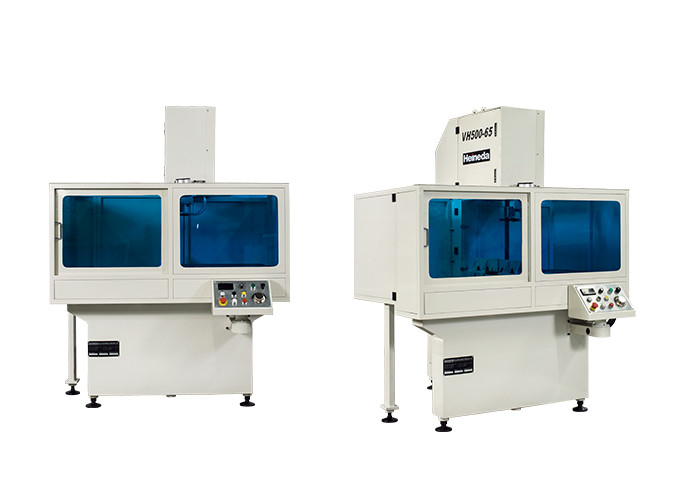

دستگاه اره نواری عمودی CNC 500 میلی متر عرض اره 11 کیلووات TECO Motor VH500

دستگاه اره نواری عمودی با سرعت بالا VH500 عرض اره 500 میلی متر

نمای کلی تجهیزات
مدل: VH500 High Speed ​​Vertical Saw
▲ VH مخفف ماشین اره نواری عمودی مدل شرکت هایندا است.
▲ 500 نشان دهنده ظرفیت اره کردن دستگاه اره است
حداکثر ارتفاع اره Φ400mm;
حداکثر عرض اره 500 میلی متر؛
حداکثر عمق گلو اره 580 میلی متر است.
اگر یک گیره در محدوده میز کار اضافه شود، می توان برش مورب را انجام داد.

Heineda به مرکز تحقیق و توسعه در شهر Xinbei، تایوان وابسته است، در هر زمان به تقاضاهای بازار و فن‌آوری‌های پیشرفته بینشی می‌دهد و در فرآیند تولید و فناوری‌های کاربردی بهبود مستمر ایجاد می‌کند.مفهوم سازمانی "نوآوری پایدار، تجارت ابدی" و هدف 100٪ رضایت مشتری را اتخاذ می کند و توسعه صنعت تولید چین را ترویج می کند.

شش مزیت تضمین پایداری محصول
1. طراحی محصول
2. تیم تحقیق و توسعه
3. تولید
4. تست عملکرد
5. خود بازرسی کارخانه
6. خدمات پس از فروش

پارامترهای فنی اصلی

ترکیب و ویژگی های تجهیزات

اره نواری عمدتاً از یک قاب اره، یک پایه، یک چرخ اره، یک قسمت انتقال، یک گروه چرخ راهنمای تسمه اره، یک نوار نقاله زباله، یک سیستم هیدرولیک و یک سیستم کنترل الکتریکی تشکیل شده است.

توضیحات قسمت های اصلی اره نواری عمودی VH500
اره نواری عمدتاً از یک قاب اره، یک چرخ اره، یک قسمت انتقال، یک گروه چرخ راهنمای تسمه اره، یک نوار نقاله زباله، یک سیستم هیدرولیک و یک سیستم کنترل الکتریکی تشکیل شده است.

قسمت چرخ اره از صفحه آلومینیومی کشیده 7075T6، آنودایز سخت ساخته شده است.پس از پردازش، با تعادل دینامیکی، با عملکرد خوب، خواص مکانیکی بالا تصحیح می شود و می تواند سرعت بالا و بارهای کششی بالا را تحمل کند.

بخش انتقال توسط موتور تبدیل فرکانس TECO به حرکت در می آید تا قرقره فعال را به چرخش درآورد، در نتیجه تسمه اره را با سرعت بالا هدایت می کند.سرعت تسمه اره توسط مبدل فرکانس برای کنترل دورهای خروجی موتور تنظیم می شود و توسط متر دیجیتال نمایش داده می شود.

بلبرینگ مجموعه چرخ تسمه اره و بلبرینگ قطعات کلیدی همگی از محصولات NSK ساخته شده اند.

سوئیچ مسافرتی برای تشخیص غیرعادی بودن تنش استفاده می شود و در صورت غیرعادی بودن ناهنجاری، دستگاه به طور خودکار متوقف می شود.چرخ غیرفعال از ترمز الکترومغناطیسی استفاده می کند.هنگامی که ناهنجاری رخ می دهد، فشار پایدار بر روی دیسک ترمز عمل می کند تا چرخش چرخ اره را کنترل کند.

بخش هیدرولیک دارای یک ایستگاه پمپ مستقل است و توسط یک شیر برقی متمرکز کنترل می شود.شیرهای برقی همگی از محصولات تایوان ساخته شده اند.به جز قطعاتی که باید با شیلنگ متصل شوند، همه آنها با لوله های فولادی به هم متصل می شوند تا به طور موثر افت فشار را کاهش دهند.

مکانیسم انتقال دستگاه اره دقیقاً متعادل و اصلاح شده است تا لرزش را به حداقل برساند و اطمینان حاصل شود که تسمه اره به راحتی شکسته نمی شود.
بخش راهنمای نوار اره از غلتک های گیره استفاده می کند، یکی در بالا و دیگری، غلتک ها از فولاد آلیاژی ساخته شده اند و پس از عملیات نیتریدینگ سطح، با دقت بالا و مقاومت در برابر سایش خوب، با دقت زمین می شوند.
غلتک محرک نوار نقاله زباله با یک شفت جامد طراحی شده است تا از شکستگی در طول استفاده عادی اطمینان حاصل شود.بلبرینگ غلتکی از یاتاقان مهر و موم شده دو طرفه استفاده می کند تا از ورود تراشه های آلومینیومی جلوگیری کند و عمر مفید را بهبود بخشد.

هایندا سرویس
برای محصولات تولید شده توسط تجهیزات قرارداد، هانتیان برای شناسایی و آزمایش کیفیت تجهیزات در طول دوره پذیرش تجهیزات، با مشتری همکاری خواهد کرد.
ایجاد انبار قطعات.
معرفی خدمات داخل کارخانه
سرویس رفت و برگشت منظم رایگان
پروژه کامل کلید در دست (فرآیند، مدیریت، نگهداری، آموزش، تولید)
یک سیستم تعمیر و نگهداری سه سطحی ایجاد کنید.
خدمات ارتقاء نرم افزار رایگان.
پیشنهاد برای نقشه های اولیه ساخت و ساز.

تعدادی گواهی ثبت اختراع به دست آورد
