جزئیات محصول:
پرداخت:
|
| موتور ثابت کننده سروو: | 0.75 کیلووات | ارتفاع میز کار: | 1130 میلی متر |
|---|---|---|---|
| هرتز: | 50 هرتز | سرعت اسپیندل: | حداکثر: 3950 دور در دقیقه |
| قطر محور اره اصلی: | Ø 38 میلی متر | وزن دستگاه: | حدود 7000 کیلوگرم |
| برجسته کردن: | اره صفحه آلومینیومی 2600 میلی متری,اره صفحه آلومینیومی 3950 دور در دقیقه,اره برش cnc 3950 دور در دقیقه |
||

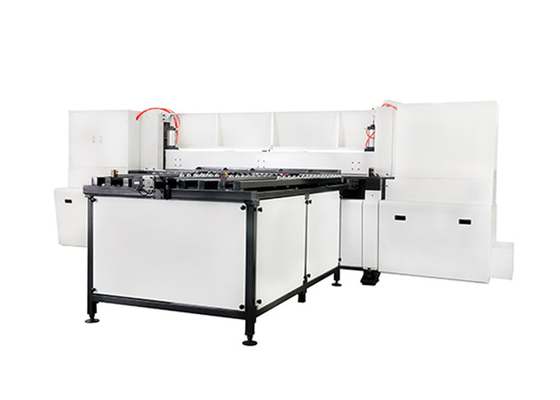

دستگاه اره صفحه آلومینیومی نیمه اتوماتیک HL - 8B عرض برش 2600 میلی متر
شرح
مدل: دستگاه برش اره آلومینیومی نیمه اتوماتیک HL-8B
▲ HL نشان دهنده مدل دستگاه اره ورق آلومینیوم نیمه اتوماتیک شرکت هایندا می باشد.
▲ 8 نشان دهنده اندازه دستگاه اره صفحه آلومینیومی است، 8b را می توان 2600 میلی متر اره کرد.
این دستگاه را می توان برای اره کردن صفحات آلومینیومی، صفحات مسی، پانل های کامپوزیت، صفحات پلاستیکی استفاده کرد.
مشخصات فنی و پارامترها
| مدل | HL-8B | |
| اثر | عرض برش | 2600 میلی متر |
| حداکثر ارتفاع برش | 120 میلی متر | |
| حداکثر ارتفاع در معرض تیغه اره | 180 میلی متر | |
| موتور اره اصلی | 15 کیلووات | |
| نوار | قطر نوار | Ø460mm |
| قطر محور اره اصلی | Ø 38 میلی متر | |
| سرعت اسپیندل | حداکثر: 3950 دور در دقیقه | |
| اره کردن | موتور اینورتر متحرک | 1.5 کیلووات |
| مقیاس خودکار (اختیاری) | موتور ثابت کننده سروو | 0.75 کیلووات |
| طول ثابت | 1500 میلی متر | |
| فشار هوا | ≥5.0 کیلوگرم بر سانتی متر2 | |
| ارتفاع میز کار | 1130 میلی متر | |
| شکل ماشین ابزار (طول × عرض × ارتفاع) | 5300 × 5890 × 1970 میلی متر | |
| ولتاژ | 380 ولت | |
| هرتز | 50 هرتز | |
| ماشین اصلی | وزن دستگاه | حدود 7000 کیلوگرم |
در صورت تغییر مشخصات فوق اطلاع رسانی نمی شود
واحد اصلی و نام دستگاه
نام واحد اصلی دستگاه اره ورق آلومینیوم نیمه اتوماتیک HL-8B.
مشخصات مکانیکی

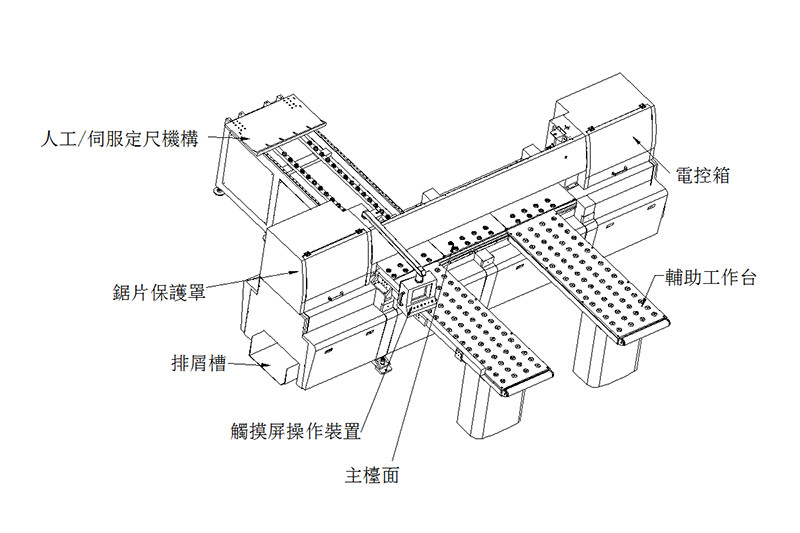

(1) این دستگاه از اجزای اصلی زیر تشکیل شده است
آ.بدنه اصلی تجهیزات د.صفحه نمایش لمسی |صفحه کنترل
بسیستم چین دار کلی E. سیستم خنک کننده
ج. دستگاه ثابت اتوماتیک F. میز کار اصلی
ز. ایستگاه شناور
(2).ساختار جزء اصلی و غیره
آ.بدنه اصلی تجهیزات
بدنه اصلی تجهیزات از چهار قسمت تشکیل شده است: قاب اصلی، مکانیزم بلند شده، مکانیسم راه رفتن سر، مکانیزم بستن تیغه اره.
(من) میزبان
قاب اصلی فرآیند جوشکاری را اتخاذ می کند و پس از بازگشت لحیم می شود.
(II) قابل بلند شدن است
بالابر سر با بسته نرم افزاری موازی بالا و پایین طراحی شده است و سر بالابر ثابت سیستم هیدرولیک بریده شده است.هنگامی که اره بریده می شود، می توان از نیازهای اره کاری نمایشگر با ضخامت های مختلف برای رفع نیازهای اره با ضخامت های مختلف استفاده کرد.هنگام اجرای اره مواد، منبعی نیز وجود دارد که باعث افزایش طول عمر تیغه اره می شود.
(III) مکانیزم سر ماشین
موتور کاهنده فلکسوفال که توسط مکانیزم حرکت سر، درایو قفسه دنده هدایت می‌شود، و ریل‌های موازی موازی بالا و پایین را ترکیب می‌کند، به طور موثری اینرسی سر را کاهش می‌دهد، عملکرد صاف صندلی غول‌پیکر را افزایش می‌دهد و به طور موثر شلیک را کاهش می‌دهد. حرکت به بهترین دقت برش مستقیم برسید.حداکثر سرعت سفر می تواند به 15 متر در دقیقه برسد و عقب نشینی می تواند به 18 متر در دقیقه برسد.
(IV) مکانیسم بستن تیغه اره
فلنج دوتایی همراه با مهره استفاده می شود و مهره برای سفت شدن مهره، قفل تیغه اره محکم می شود که راحت و سریع است.
بسیستم چین دار کلی
با فشار دوچرخه، هود فشرده سازی یکپارچه شکل می گیرد، فشار هوا روی سطح بالایی پرس قرار می گیرد و مواد ورق آلومینیومی روی میز قرار می گیرد و فشار سنکرون را تضمین می کند.
در حالی که ورق کوچک دقت بیشتری دارد در حالی که ورق کوچک اره شده است.نقش چین و چروک کلی خوب است و سر و صدا کاهش می یابد که ایمنی کل فرآیند اره را تا حد زیادی بهبود می بخشد.
ج. دستگاه ثابت اتوماتیک
با استفاده از یک دستگاه جفت اتوماتیک، سروو موتور را که برای خط کش مناسب است، قرار دهید.اگر فرآیند اره کردن تیغه انجام شود، تا زمانی که دستگاه ثابت کننده قابل تنظیم باشد، نیازی به برش چاقو برای برش چاقو از طریق اپراتور و افزایش راندمان تولید نیست.

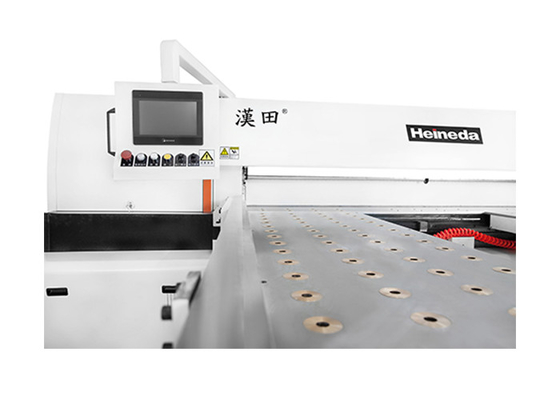

دصفحه نمایش لمسی |صفحه کنترل
سیستم الکتریکی طراحی پنل کنترل و صفحه نمایش لمسی، آسان برای کار، راندمان بالا را اتخاذ می کند.دکمه سوئیچ و دکمه توقف اضطراری را روی صفحه کنترل کنترل کنید تا کار اپراتور را تسهیل کند.تمام دکمه‌های کنترلی در صفحه‌های لمسی بصری هستند، می‌توانند از طریق دکمه‌های عملکردی در صفحه لمسی انجام شوند، و این دستگاه همچنین از طراحی ایستگاه کاری استفاده می‌کند، ایستگاه کاری را در صفحه لمسی انتخاب کنید، تا زمانی که اره کردن طول ورق دسته‌ای را تنظیم کنید. و اره کردن، در کنار ورق، سپس اجرا را بر روی صفحه لمسی فشار دهید.موقعیت اره فقط در موقعیت طول ورق است که نه تنها چرخه اره را کاهش می دهد، بلکه راندمان اره کردن ورق دسته ای را نیز بهبود می بخشد.
ه.سیستم خنک کننده
از روغن برش گیاهی، صرفه جویی در انرژی و سازگار با محیط زیست، روغن اجباری توسط سیستم خنک کننده و خنک کننده مه روغن، اثر خنک کننده استفاده می کند.
f.جدول اصلی:
ورق اصلی یک میز شناور است و ایرفویل مسی روی پانل آبکاری کروم کلوئیدی قرار گرفته است.هنگامی که دوام افزایش می یابد، راندمان کار مواد ورق روی کارگران نیز بهبود می یابد.
ز. ایستگاه شناور:
1. اندازه میز کار شناور: 1520 میلی متر (طول) X500 میلی متر (عرض) X2.
2. سطح میز شناور مجهز به یک پانل از روکش کروم سخت است و مهره های شناور هوای مس مجهز است، گردی واقعی کافی است و نشتی آن آسان نیست، بهترین شناور از نفوذ گرد و غبار کور می شود.
لیست خرید عمده
| شماره سریال | نام | اصل و نسب |
| 1 | سروو موتور | پاناسونیک ژاپن |
| 3 | کاهش دهنده راه رفتن سر اره | تولید داخلی |
| 4 | موتور | دونگیوان |
| 5 | جزء الکتریکی | اشنایدر / داخلی |
استاندارد مکانیکی
| میزبان را دید | 1 مجموعه | |
| تثبیت خودکار | 1 مجموعه | |
| میز کار جلو (با توپ) | 2 | |
| قطعات یدکی | یک دسته (به کادر مراجعه کنید) | |
| نصب در محل | نیاز به تهیه تجهیزات بالابر و ابزار معمول، نصب راهنمایی تامین کننده، نیاز به کمک | |
| اشکال زدایی در سایت | راهنمایی تامین کننده | |
| آموزش در محل | تامین کنندگان مسئول عملیات تجهیزات، اصول برق و غیره آموزش فنی تعمیر و نگهداری لازم هستند | |
| پذیرش در محل | هر دو طرف مسئول هستند | |
| اطلاعات فنی (تحویل با تجهیزات) | گواهی | 1 کپی |
| دستورالعمل های عملیاتی | 1 کپی | |
| لیست بسته بندی | 1 کپی | |
بسته بندی، حمل و نقل
1. بسته بندی تجهیزات باید نیازهای حمل و نقل از راه دور، حمل و نقل و ذخیره سازی متعدد را برآورده کند.بسته بندی باید محکم، قابل اعتماد، ضد خوردگی، رطوبت، ضد سرقت باشد.
2. از دست دادن آسان، پخش کننده های ویژه، ابزارهای حرفه ای و غیره، به صورت جداگانه بسته بندی شده و نام کاراکتر و آسان کردن آن را نشان می دهد.
3. به دلیل از بین رفتن، ایراد، کپک زدگی، زنگ زدگی، رطوبت و ایراداتی مانند بسته بندی فروشنده و حمل و نقل، تعمیر، تکمیل و یا تعویض بر عهده فروشنده می باشد.
4. فروشنده هزینه حمل و نقل ارائه شده است.
