میله گرد آلیاژ آلومینیوم اره نواری CNC ساختار دو ستونه HD-400NC

میله گرد آلیاژ آلومینیوم HD-400NC ماشین اره افقی با سرعت بالا



حفاظت ایمنی

سنسور محدودیت سفر سیلندر کشش برای شکستن تسمه استفاده می شود.کاهش سرعت تبدیل آنی فرکانس، قطع برق، توقف چرخش قرقره اره، باز شدن و خاموش شدن پوشش و عملکرد زنگ نمایش غیرعادی سیستم.

ویژگی های عملکرد ماشین ابزار
1. این دستگاه می تواند شمش های مختلف آلومینیوم و میله های گرد آلیاژ آلومینیوم را اره کند.از مزایای سرعت بالا، راندمان بالا و دقت برش قطعه کار بالا برخوردار است.

2. دارای مزایای آشکاری مانند بهره برداری و نگهداری راحت، عملکرد قابل اعتماد، صرفه جویی در انرژی و صرفه جویی در مواد است و به طور گسترده در صنایع ساخت و تعمیر ماشین آلات استفاده می شود.

3. ساختار دو ستون برای اطمینان از دقت هدایت، اره پایدار و قابل اعتماد.

4. فک ها به صورت هیدرولیکی بسته می شوند که برای بستن مواد مناسب است و برای برش مواد قالب مناسب است.

5. مکانیسم انتقال دستگاه اره نواری دقیقاً متعادل و اصلاح شده است تا لرزش را کاهش دهد تا اطمینان حاصل شود که تسمه اره به راحتی شکسته نمی شود و دندان ها را نمی کشد.



1.1 نام تجهیزات

میله گرد HD-400NC واحد اره افقی زیگزا با سرعت بالا

1.2 استفاده از دستگاه

عمدتا برای کشت شمش آلومینیوم و آلیاژ آلومینیوم استفاده می شود.

1.3 انواع محصولات اره و مشخصات

● نوع آلیاژ: آلیاژ آلومینیوم سری 1 ××× -7 ×××

1.4 ویژگی های اصلی واحد اره

مصرف مواد کمتر / راندمان اره بالا / هزینه های عملیاتی کم / حفاظت ایمنی محدوده کامل / صرفه جویی در انرژی.حفاظت از محیط زیست

1.5 مورد نیاز رسانه انرژی و مصرف

● شرایط رسانه انرژی

برق: برق متناوب سه فاز

ولتاژ: AC380V ± 10%

فرکانس: 2 ± 50 هرتز

● هوای فشرده: هوای فشرده صنعتی عمومی

فشار هوا: 0.4 مگاپاسکال ~ 0.6 مگاپاسکال (خود نقطه دسترسی منبع هوا دارای فیلتر تنظیم فشار است)

ترافیک هوایی: ≥ 3 متر³/ ساعت

کیفیت هوا: فیلتراسیون و خشک کردن

● الزامات محیطی عملیات تجهیزات

بالاترین دمای محیط: 45 درجه سانتی گراد

حداقل دمای محیط: -10 درجه سانتیگراد

رطوبت نسبی: <67٪

● مصرف انرژی و رسانه (مصرف انرژی و رسانه در طول عملیات عادی تجهیزات در جدول 2-1 نشان داده شده است)

جدول 2-1 مصرف انرژی و رسانه محاسبه شده توسط تئوری

شماره سریال	شرح پروژه	واحد	مصرف	استفاده کنید	توجه داشته باشید
1	برق	KWH	40	منبع تغذیه	AC 380V 50Hz
2	هوای فشرده	M3/h	3	اره با خنک کننده زاویه ای و برش آلومینیوم	به طور کلی هوای فشرده
3	روغن خنک کننده	ML / H	40	خنک کننده نوار اره	روغن خنک کننده Accu-lube



استاندارد اجرای تجهیزات

شرایط فنی عمومی برش فلز GB / T 9061-2006

شرایط فنی عمومی برای جوشکاری برش فلز JB / T 9873-1999

تخت اره نواری افقی قسمت 2 پارامترهای JBT4318.2-2002

تست دقت تخت اره نواری افقی قسمت 3 JBT4318.3-2002

بستر اره نواری افقی قسمت 4 شرایط فنی JBT4318.4-2002

شرایط فنی عمومی برای سیستم هیدرولیک برش فلز JB / T10051-1999

ماشین آلات صنعتی و تجهیزات الکتریکی قسمت اول شرایط فنی عمومی GB/T 5226.1

حفاظت ایمنی ماشین GB 16454

سیستم برق GB 5226.1

تجهیزات همه اجزاء و ابزارهای مختلف ابزارهای مختلف همه واحدهای (Si) واحد هستند.اجزای اصلی تجهیزات شامل دستگاه های مکانیکی، الکتریکی و الکترونیکی هستند، تضمین های امنیتی قابل اعتماد برای جلوگیری از آسیب به خطا یا حوادث تصادفی.



ترکیب دستگاه و توضیحات مشخصه



شرایط فنی عمومی برش فلز GB / T 9061-2006

شرایط فنی عمومی برای جوشکاری برش فلز JB / T 9873-1999

تخت اره نواری افقی قسمت 2 پارامترهای JBT4318.2-2002

تست دقت تخت اره نواری افقی قسمت 3 JBT4318.3-2002

بستر اره نواری افقی قسمت 4 شرایط فنی JBT4318.4-2002

شرایط فنی عمومی برای سیستم هیدرولیک برش فلز JB / T10051-1999

ماشین آلات صنعتی و تجهیزات الکتریکی قسمت اول شرایط فنی عمومی GB/T 5226.1

حفاظت ایمنی ماشین GB 16454

سیستم برق GB 5226.1

تجهیزات همه اجزاء و ابزارهای مختلف ابزارهای مختلف همه واحدهای (Si) واحد هستند.اجزای اصلی تجهیزات شامل دستگاه های مکانیکی، الکتریکی و الکترونیکی هستند، تضمین های امنیتی قابل اعتماد برای جلوگیری از آسیب به خطا یا حوادث تصادفی.





ترکیب دستگاه و توضیحات مشخصه

مشخصات ترکیب تجهیزات:

این تجهیزات از اره نواری اره، سیستم هیدرولیک، دستگاه روان کننده خنک کننده نوار اره، دستگاه انتقال تراشه، سپر ایمنی، سیستم کنترل الکتریکی و اتوماسیون و موارد مشابه تشکیل شده است.

3.1 ماشین اره اره

● اره تسمه ای از پایه، اره، چرخ اره، قسمت انتقال، سیستم تغذیه، قسمت بستر، مکانیزم کشش نوار، بازو و مکانیزم چرخ راهنمای چپ و راست تشکیل شده است.

● قسمت پایه و اره: تیغه با ورق فولادی جوش داده شده و عمل آوری شده و دوباره به آتش می رسد.عملیات سندبلاست سطحی، ماشینکاری دقیق، طراحی ساختار خوب، ظاهر زیبا؛

● قسمت چرخ اره: از ورق آلومینیوم سخت وارداتی (7075-T61) ساخته شده و تمام شده است و لبه آن از لاستیک ولکانیزه کیسه ای عبور داده می شود.این می تواند سر و صدای عملیات را کاهش دهد.چرخ اره با یک اصلاح تعادل روان کار می کند، چرخش نرم و عمر طولانی دارد.

● بخش انتقال: توسط موتور متغیر Datong هدایت می شود، توسط ساختار قرقره همزمان، نیرو به قرقره فعال منتقل می شود و تسمه اره با سرعت بالا کار می کند.راندمان انتقال بالا و پایدار است.سرعت 500-2000 متر در دقیقه است، محدوده سرعت بزرگ است و می توان آن را با برش اره از انواع درجه های آلیاژ آلومینیوم سازگار کرد.

● سیستم تغذیه: سیستم تغذیه با فشار هیدرولیک هدایت می شود و سرعت تغذیه 0-2 متر در دقیقه، تنظیم سرعت بدون پله است.

● برآمدگی اره: از ستون شیب مضاعف و ساختار لغزشی خطی به عنوان مدار بالابر، هدایت دو رشته ای در سمت درایو نوار اره استفاده کنید، و سمت سفت کننده نوار اره از یک راهنمای تک رشته ای استفاده کنید.اسلاید خطی HGW45 / HGW35 است.

● قسمت تخت: میز تخت از HT300 ساخته شده است.علاوه بر پشتیبانی کافی برای اره مواد، مجموعه ای از گیره های هیدرولیک برای مجموعه ای از موقعیت های ثابت نیز وجود دارد، در نتیجه حرکت مواد اره را برای اطمینان از پایداری اره تعیین می کند.

● مکانیسم کشش اره: مکانیسم کشش اره با رانندگی هیدرولیک، با استفاده از فشار سنج اتصال الکتریکی برای نمایش مقدار کشش و داشتن محافظ نوار شکسته هدایت می شود.

● دستگاه هدایت نوار اره: از گروه چپ و راست راهنمای نوار اره استفاده کنید.هر گروه از چرخ راهنما به 4 غلتک راهنمای قابل تنظیم متصل شده است، مواد چرخ از فولاد ساختاری آلیاژی (15CrMo)، کوئنچ سطحی کربناته، سختی 50-55 hrc ساخته شده است، به خوبی مقاوم در برابر سایش است، و بخش نوار با سنگ زنی درمان می شود. دقت راهنما علاوه بر این، یک حلقه فولادی تنگستن در پشت اره وجود دارد که می تواند پشتیبانی کافی از نوار اره در حین اره کردن داشته باشد و می تواند کارایی ارتعاش نوار اره را کاهش دهد.وسیله راهنما بر روی بازوی ثابت نصب شده است و بازوی متحرک که برای تنظیم ساختار طراحی شده است، ارتش ثابت به صورت یکپارچه طراحی شده است که بر روی نوار لغزنده نصب شده است، به طوری که 2 ستون زیر پایه و بازوی ارتش ثابت متصل می شوند. ساختار قاب پایدار را برای ایجاد پشتیبانی کافی برای اطمینان از اینکه اره مرتباً در حال کاهش است و می تواند لرزش را کاهش دهد، ایجاد کنید.

● سیستم تغذیه تمام اتوماتیک: دستگاه اره فرم تمام اتوماتیک با بستر تغذیه، با 1 گروه گیره هیدرولیک بر روی بستر تغذیه، پس از تغذیه، مواد گیره پد، توسط سیلندر هیدرولیک که گیره تغذیه را در مسیر خود هدایت می کند، عملکرد تغذیه و می تواند چندین بار تغذیه شده است.مزیت این است که تثبیت تمام اتوماتیک کنترل نشده است و نیازی به مداخله دستی نیست.دقت ناقص ± 1 میلی متر.

3.2 سیستم هیدرولیک

● شیء سرویس: نوار اره کشش یافته، اره به داخل، گیره، مکانیزم تغذیه خودکار است.

● ویژگی های اصلی:

ایستگاه پمپ مستقل، کنترل شیر برقی متمرکز.

علاوه بر اتصال شلنگ، لوله فولادی متصل می شود و افت فشار به طور موثر کاهش می یابد.

● پارامترهای فنی اصلی:

فشار سیستم 7MPa

فشار کاری 5-6MPa

روغن هیدرولیک ضد آسیاب ISO46 متوسط ​​کار

دمای کار 10 درجه سانتی گراد -55 درجه سانتی گراد

کولر بادی حالت خنک کننده

نویز ≤80dB

3.3 دستگاه روانکاری خنک کننده نوار اره

● اتخاذ یک دستگاه خنک کننده آئروسلیک نوع گاز.

● عمدتاً از مخازن نفت، پمپ های هوا، کنترل کننده های پالس، نازل ها، شیرهای برقی و مانند آن تشکیل شده است.

● پس از هدایت دستگاه توسط هوای فشرده، پس از اختلاط هوا و روغن خنک کننده، پاشش قسمت دندانه ای تسمه اره، ساختن سطح سطح برای تولید فیلم روغن، توزیع سریع گرمای تولید شده در حین برش، در نتیجه راندمان بالا را تضمین می کند. و سطح دقت بالا.

2 ویژگی: اسپری یکنواخت، اثر خنک کننده خوب، بهبود عملکرد اره

عمر مفید تیغه اره را افزایش دهید

صافی سطح اره را بهبود بخشید

ساییدگی سیستم تراشه را کاهش دهید

روغن خنک کننده یک استخراج گیاهی، غیر سمی و بی ضرر است

دستگاه انتقال تراشه 3.4

● داخل ماشین اره از یک لغزنده برای برداشتن آلومینیوم و لغزش به سمت بالابر استفاده می کند.

● ناحیه اره از هدایت و محافظ ورق فلز استفاده می کند و آلومینیوم خرد شده اره ها به آن معرفی می شود.

3.5 حفاظت ایمنی

● حفاظت یکپارچه، جلوگیری از خردکن های آلومینیومی و آلودگی پاشش غبار روغن.

● یک درب تعمیر و نگهداری قبل و بعد از سپر وجود دارد که برای نگهداری روزانه و تعویض تسمه اره مناسب است.تمام سوئیچ های محدود نصب درب تعمیر و نگهداری، درب تمام منابع تغذیه خروجی PLC را باز می کند.در همان زمان، سیگنال هشدار بر روی صفحه لمسی و مربوط به سوئیچ مربوطه نمایش داده می شود.

3.6 سیستم کنترل برق و اتوماسیون

● کابینت کنترل الکتریکی روی زمین، بار مستقل و دکمه تایید توقف فوری

● برق کابینت کنترل AC: 380 ولت / 50 هرتز سه فاز 4 خط DC: 24 ولت

● استفاده از کنترل کننده قابل برنامه ریزی (PLC) برای انجام کنترل فرآیند و رابط انسانی قابل برنامه ریزی (HMI) برای ورودی پارامتر فرآیند تولید، رابط انسان و ماشین دارای تنظیمات پارامتر، نمایش داده ها، حفاظت از رمز عبور داده های مهم، هشدار خطا، نمایش خطا، ویژگی های تشخیص عیب است.

● دستگاه دارای عملکردهای کنترل دستی و اتوماتیک است.

● دکمه دیسک عامل دستگاه از دکمه اشنایدر، ضد آب، ضد گرد و غبار استفاده می کند، با این تفاوت که دستورالعمل نمادین وجود دارد و به صورت رنگی نمایش داده می شود.

● پورت ارتباطی کامپیوتر رزرو شده.

● طراحی جداسازی با جعبه کنترل الکتریکی (ضد آب)

7.5 محیط کاری تجهیزات: برای پایداری طولانی مدت در محیط کاری زیر به ماشین ابزار نیاز دارد.

7.5.1 قدرت: AC380V ± 10%، 50Hz ± 1Hz.

7.5.2 دمای محیط: 5 ~ 40 درجه سانتی گراد.

7.5.3 رطوبت نسبی: <85%.

7.5.4 فشار هوای فشرده: 0.5 ~ 0.8 مگاپاسکال.

7.6 امنیت تجهیزات

7.17.1 تجهیزات باید دارای حفاظت اضافه بار، وسایل حفاظت فردی و دکمه های خاموش شدن اضطراری باشد.

7.17.2 تجهیزات باید بیش از 16 ساعت بدون خرابی در دسترس باشند.

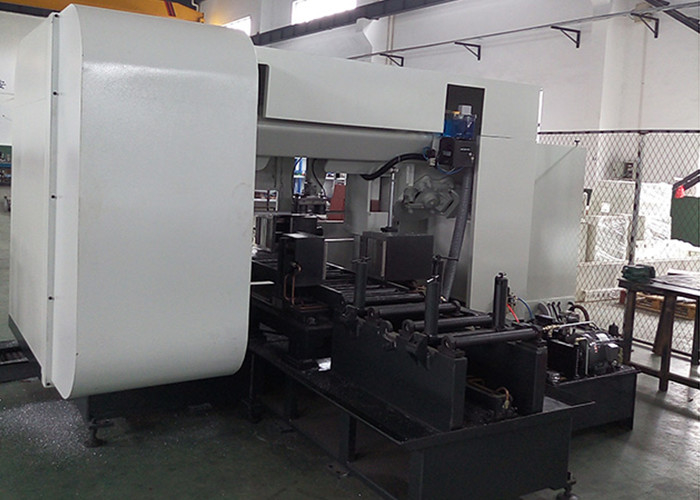

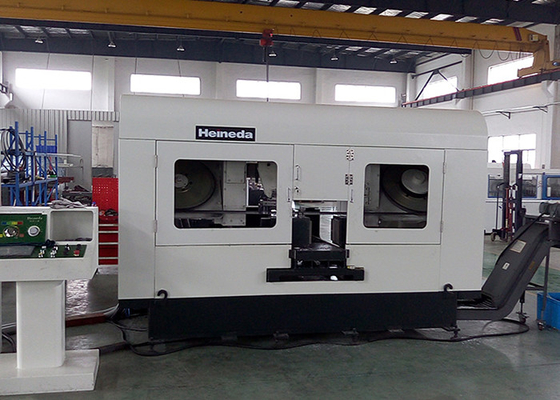

نمایش محصول



جزئیات بسته بندی
فوم در داخل، فیلم پلاستیکی در خارج، جعبه چوبی اختیاری است.



مقدار (مجموعه)	1 - 1	2-5	> 5
برآوردزمان (روز)	15	30	مورد مذاکره قرار گیرد
