عمق گلوگاه اره نواری عمودی برش فولادی 380 ولت 50 هرتز 3 فاز 580 میلی متر

حداکثر عمق گلوگاه برش اره نواری عمودی VH600 580 میلی متر است

نمای کلی تجهیزات
مدل: VH600 High Speed ​​Vertical Saw
▲ VH مخفف ماشین اره نواری عمودی مدل شرکت هایندا است.
▲ 600 نشان دهنده ظرفیت اره کردن دستگاه اره است
حداکثر ارتفاع اره Φ400mm;
حداکثر عرض اره 600 میلی متر؛
حداکثر عمق گلو اره 580 میلی متر است.
اگر یک گیره در محدوده میز کار اضافه شود، می توان برش مورب را انجام داد.

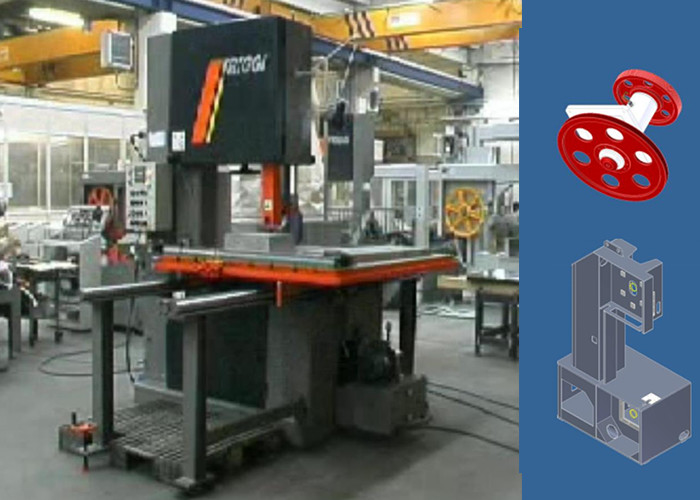

رندرهای تجهیزات

پارامترهای فنی اصلی

ترکیب و ویژگی های تجهیزات

اره نواری عمدتاً از یک قاب اره، یک پایه، یک چرخ اره، یک قسمت انتقال، یک گروه چرخ راهنمای تسمه اره، یک نوار نقاله زباله، یک سیستم هیدرولیک و یک سیستم کنترل الکتریکی تشکیل شده است.

توضیحات قسمت های اصلی اره نواری عمودی VH600
اره نواری عمدتاً از یک قاب اره، یک چرخ اره، یک قسمت انتقال، یک گروه چرخ راهنمای تسمه اره، یک نوار نقاله زباله، یک سیستم هیدرولیک و یک سیستم کنترل الکتریکی تشکیل شده است.

قسمت چرخ اره از صفحه آلومینیومی کشیده 7075T6، آنودایز سخت ساخته شده است.پس از پردازش، با تعادل دینامیکی، با عملکرد خوب، خواص مکانیکی بالا تصحیح می شود و می تواند سرعت بالا و بارهای کششی بالا را تحمل کند.

قسمت انتقال توسط موتور تبدیل فرکانس TECO هدایت می شود تا قرقره فعال را به چرخش درآورد و در نتیجه تسمه اره را با سرعت بالا هدایت می کند.سرعت تسمه اره توسط مبدل فرکانس برای کنترل دورهای خروجی موتور تنظیم می شود و توسط متر دیجیتال نمایش داده می شود.

بلبرینگ مجموعه چرخ تسمه اره و بلبرینگ قطعات کلیدی همگی از محصولات NSK ساخته شده اند.

سوئیچ مسافرتی برای تشخیص غیرعادی بودن تنش استفاده می شود و در صورت غیرعادی بودن ناهنجاری، دستگاه به طور خودکار متوقف می شود.چرخ غیرفعال از ترمز الکترومغناطیسی استفاده می کند.هنگامی که ناهنجاری رخ می دهد، فشار پایدار بر روی دیسک ترمز عمل می کند تا چرخش چرخ اره را کنترل کند.

بخش هیدرولیک دارای یک ایستگاه پمپ مستقل است و توسط یک شیر برقی متمرکز کنترل می شود.شیرهای برقی همگی از محصولات تایوان ساخته شده اند.به جز قطعاتی که باید با شیلنگ متصل شوند، همه آنها با لوله های فولادی به هم متصل می شوند تا به طور موثر افت فشار را کاهش دهند.

مکانیسم انتقال دستگاه اره دقیقاً متعادل و اصلاح شده است تا لرزش را به حداقل برساند و اطمینان حاصل شود که تسمه اره به راحتی شکسته نمی شود.
بخش راهنمای نوار اره از غلطک های گیره استفاده می کند، یکی در بالا و دیگری، غلتک ها از فولاد آلیاژی ساخته شده اند، و پس از عملیات نیتریدینگ سطح، با دقت بالا و مقاومت در برابر سایش خوب، با دقت آسیاب می شوند.
غلتک محرک نوار نقاله زباله با یک شفت جامد طراحی شده است تا از شکستگی در طول استفاده عادی اطمینان حاصل شود.بلبرینگ غلتکی از یاتاقان مهر و موم شده دو طرفه استفاده می کند تا از ورود تراشه های آلومینیومی جلوگیری کند و عمر مفید را بهبود بخشد.

سرویس هایندا
برای محصولات تولید شده توسط تجهیزات قرارداد، هانتیان برای شناسایی و تست کیفیت تجهیزات در طول دوره پذیرش تجهیزات با مشتری همکاری خواهد کرد.
ایجاد انبار قطعات.
معرفی خدمات داخل کارخانه
خدمات بازدید رفت و برگشت رایگان منظم
پروژه کامل کلید در دست (فرآیند، مدیریت، نگهداری، آموزش، تولید)
یک سیستم نگهداری سه سطحی ایجاد کنید.
خدمات ارتقاء نرم افزار رایگان.
پیشنهاد برای نقشه های اولیه ساخت و ساز.

الزامات برق، گاز و هیدرولیک تجهیزات کلی

قطعات الکتریکی
برند قطعات الکتریکی 5
اجزای کنترل الکترونیکی: Omron یا Schneider
الزامات نصب برق
(1) رابط ارتباطی رزرو شده برای اتصال با کنترل کل خط.
(2) همه خطوط غیر ثابت نیاز به طراحی انعطاف پذیر دارند.
(3) اتصال الکتریکی قطعات مکانیکی برای تغییر سریع باید قابل اتصال باشد.
(4) سیم ها باید در ترانکینگ بسته شوند.
(5) سیم ها باید به طور کامل محافظت شوند تا از آسیب جلوگیری شود.
(6) استارت و سیم ها باید به صورت دوشاخه متصل شوند.

سیستم کنترل مورد نیاز
(1) تجهیزات باید حداقل حالت عملکرد دستی و حالت عملکرد خودکار داشته باشند.
(2) قطعات متحرک باید از یکدیگر محافظت شوند تا از برخورد خود تجهیزات جلوگیری شود.
(3) خرابی تجهیزات باید با کلمات نمایش داده شود.
(4) تجهیزات عملیاتی باید مجهز به پانل عملیات باشد.
(5) رابط کاربری در متن نمایش داده می شود.
(6) حالت عملکرد باید توسط کلیدهای عملکرد کلید تنظیم شود.
(7) چرخه تست محصول یا چرخه تجهیزات توسط برنامه قابل تنظیم است و توسط اپراتور تجهیزات تأیید می شود.

الزامات مسیر هوایی
الزامات برند برای اجزای سیستم هوا
قطعات جاده یاد تایوان
الزامات نصب سیستم هوا
(1) اتصال بین اجزای پنوماتیکی اجزای مکانیکی که تغییر سریع را متوجه می شوند باید قابل اتصال باشد.
(2) خطوط لوله باید به صورت دسته‌هایی در شیارهای لوله قرار گیرند.
(3) خط لوله گاز باید به طور کامل محافظت شود تا از آسیب جلوگیری شود.
(4) شیر هوا را نمی توان در کابین کنترل قرار داد و باید در موقعیتی قرار گیرد که به راحتی قابل دسترسی باشد.
(5) نشت در مسیر هوا پس از نصب مجاز نیست.
(6) حتی اگر تنها 4.5 بار هوا وجود داشته باشد، سیستم پنوماتیک باید تمام عملکردها را انجام دهد.

فشار سیستم هیدرولیک
الزامات نصب سیستم هیدرولیک
(1) کانکتورهای هیدرولیک قطعات مکانیکی که تغییر سریع را متوجه می شوند باید به اتصال دهنده های سریع مجهز شوند.در طول فرآیند تغییر قالب، لوله هیدرولیک باید کم فشار شود.
(2) شیلنگ های هیدرولیک به گونه ای طراحی شده اند که در حین فعالیت اصطکاک ایجاد نشود.اگر نمی توان از این امر اجتناب کرد، باید اقدامات حفاظتی مناسب برای شیلنگ های هیدرولیک انجام شود.
(3) قسمت خط لوله سیستم هیدرولیک مجاز به نشتی نیست.
(4) از هر گونه آسیب احتمالی به شلنگ هیدرولیک خودداری کنید.
(5) شیر هیدرولیک را نمی توان در کابین کنترل الکتریکی قرار داد و باید در موقعیتی قرار گیرد که به راحتی قابل دسترسی باشد.
(6) ایستگاه هیدرولیک باید مطابق با اصل هیدرولیک مجهز به نشانگر سطح روغن، فیلتر، نشانگر و گیج فشار باشد.علاوه بر این، یک دستگاه خاموش کننده که سیستم هیدرولیک را در حین خاموش شدن خاموش می کند، برای صرفه جویی در منابع مورد نیاز است.و عملکرد خاموش شدن خودکار زمانی که سطح روغن کافی نیست.
(7) عملکرد خنک کننده دمای روغن را ارائه می دهد

سوالات متداول

س: آیا شما سازنده هستید؟
A: بله، ما کارخانه خودمان را داریم و قول فروش مستقیم را با قیمت رقابتی می دهیم.به بازدید از کارخانه ما در هر زمان خوش آمدید.

س: آیا می توانم دستگاهی را با توجه به نیازهای خود دریافت کنم؟
A: مطمئنا. ما OEM و ODM را می پذیریم.

س: این اولین بار است که از این نوع دستگاه استفاده می کنم، آیا کار با آن آسان است؟
پاسخ: فیلم راهنمای وجود دارد که نحوه استفاده از ماشین را نشان می دهد و کتاب آموزش انگلیسی برای شما با دستگاه ارسال می شود.اگر هنوز سؤالی وجود دارد، ما راهنمای حرفه ای رایگان را برای شما ارائه می دهیم تا زمانی که بتوانید به خوبی از دستگاه استفاده کنید.

اگر دستگاه مورد نیاز خود را پیدا نکردید، با ما نیز تماس بگیرید.ما تمام تلاش خود را خواهیم کرد تا بهترین پیشنهاد را به شما ارائه دهیم.
