جزئیات محصول:
پرداخت:
|
| مدل: | HL-12BNC | سرعت چرخش تیغه اره: | 3900 |
|---|---|---|---|
| موتور تغذیه اتوماتیک: | AC 3kw | اتاق کار از ارتفاع زمین: | 1130 میلی متر |
| سکوی شناور: | 3 صندلی | گرفتن گیره: | 12 گروه |
| ویژگی های اصلی: | راندمان بالا | ||
| برجسته کردن: | اره مدور 3 صندلی CNC,اره مدور CNC 15 کیلو وات,دستگاه برش اره cnc 15 کیلووات |
||
دستگاه اره دایره ای ورق مسی کامپوزیت CNC دقیق
شرح

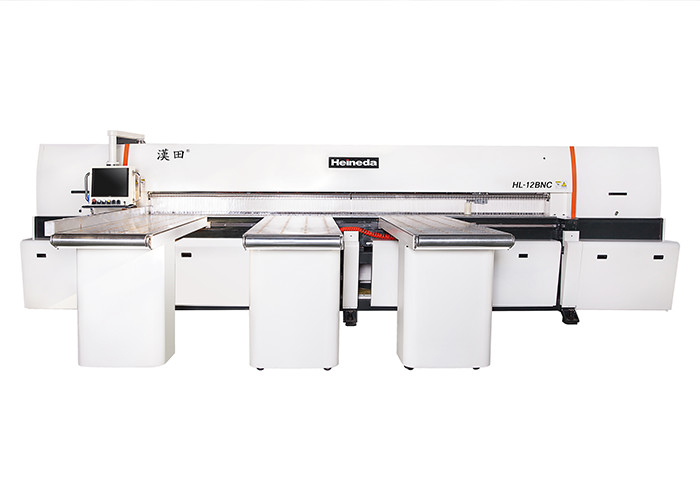

مدل: دستگاه اره صفحه آلومینیومی کامپیوتری HL-12BNC
▲ HL نشان دهنده مدل دستگاه اره ورق آلومینیوم در هایندا است.
▲ 12 نشان دهنده اندازه دستگاه اره صفحه آلومینیومی است، 12 می تواند 3800 میلی متر اره شود.
▲ BNC نشان دهنده این دستگاه اره صفحه آلومینیومی برای مدل تمام اتوماتیک است.
امکانات
1. پایه اره در ساختار تعلیق جانبی است.دستگاه راهنما با ریل کشویی مستقیم از نوع غلتکی دو ردیفه مرتب شده است.
2. در سفر پایه اره، چرخ دنده سنگ زنی، قفسه و موتور سروو برای تضمین سازگاری سرعت اره چیده شده است.
3. پایه صرفه جویی با نیروی هیدرولیک بالا می رود.ارتفاع صعودی تیغه اره بر اساس ضخامت صفحه تنظیم می شود.
4. درایور مکانیزم تغذیه در ساختار سروو موتور + دنده و رک می باشد.
5. طرف عرض پانل برش را ثابت کنید، پانل های کنترل هنگام اره حرکت نمی کنند یا تکان نمی خورند، از دقت اره کردن عرض اطمینان حاصل کنید.
فشار را می توان با توجه به تفاوت ضخامت، وزن و مواد تنظیم کرد، از دقت ابعاد اره اطمینان حاصل کرد.
ما بر نوآوری و تحقیق در مورد اره‌های پرتو کامپیوتر، ماشین‌های حفاری CNC، ماشین‌های لبه‌بندی، روترهای CNC، و همچنین مونتاژ ماشین‌ها و یکپارچه‌سازی نرم‌افزارها، ارائه طیف کاملی از تجهیزات مبلمان CNC و راه‌حل‌های تولید خودکار تمرکز کرده‌ایم.با نوآوری خوب فن آوری، مدیریت تولید خوب و خدمات با کیفیت بالا، محصولات به بسیاری از کشورها صادر می شود.در آینده، ما همچنان بر تحقیق و توسعه و ساخت ماشین آلات مبلمان پانل تمرکز خواهیم کرد و از دوستان بیشتری استقبال خواهیم کرد تا ما را بشناسند و برای ایجاد آینده ای بهتر شریک شوند.
مشخصات فنی و پارامترها
| مدل | HL-12BNC | |
| سکوی شناور | 3 صندلی | |
| گرفتن گیره | 12 گروه | |
| طول برش | 3800 میلی متر | |
| قابلیت اره کردن | عرض برش | 3800 میلی متر |
| حداکثر ارتفاع برش | 120 میلی متر | |
| حداکثر ارتفاع در معرض تیغه اره | 125 میلی متر | |
| موتور اره اصلی | 15 کیلووات | |
| نوار | قطر اره استراست | Ø460mm |
| قطر محور اره اصلی | Ø 38 میلی متر | |
| سرعت اره اصلی | 4000 دور در دقیقه | |
| اره کردن | موتور اینورتر متحرک | 1.5 کیلووات |
| سرعت پیشروی | سریع 9 متر در دقیقه | |
| سرعت عقب | سریع 17 متر در دقیقه | |
| موتور تغذیه اتوماتیک | AC 3KW | |
| فشار هوا | ≥5.0 کیلوگرم بر سانتی متر2 | |
| اتاق کار از ارتفاع زمین | 1130 میلی متر | |
| شکل ماشین ابزار (طول × عرض × ارتفاع) | 7100 × 7700 × 1980 | |
| ولتاژ | 380 ولت / 50 هرتز | |
مشخصات مکانیکی
▲ صفحه نمایش عملکرد به سبک لمسی:
1. صفحه نمایش عملیات 10 اینچی را لمس کنید.
2. از طرف دیگر، می توان مجموعه های متعددی از میزهای کار را تنظیم کرد که برای تحویل راحت است.
3. راهنمای تابع ورودی.
4. عملکرد خود تشخیص خطا.
▲ صندلی گیره کار:
1. ریل تخت دو طرف گیره کار از تیر فولادی جوشی تشکیل شده است و چرخ دنده و درایو رافت با چرخ دنده و درایو ردیف دندانه آبکاری می شود در حالی که یک ریل کروم سخت و طرف دیگر و مغناطیسی آبکاری می شود. خط کش در نسبت دو برابر به درجه دقیقی می رسد.با کاهش و دقت سروو موتور 2 کیلو وات روزانه و موقعیت یابی سریع درایو، حداکثر سرعت به 6 متر در دقیقه می رسد.
▲ ساختار تیر فشار:
1. ساختار پرتو فشار یکپارچه، نوار دنده و تطبیق سیلندر را اتخاذ کنید، تیر نورد را به طور یکنواخت هدایت کنید، و فشار به طور یکنواخت در هر دو طرف خط مرکزی برش توزیع می شود، و نوار در پایین پرتو فشار نصب می شود تا از آسیب جلوگیری شود. فشار دهید، فشار دهید سطح کار آسیب دیده، اطمینان از کیفیت برش دقیق.
▲ دیدم:
1. ریل های لغزنده موازی موازی بالا و پایین را انتخاب کنید، به طور موثر در هم تنیدگی حرکت اره را کاهش دهید، صافی حرکت عظیم را افزایش دهید و به طور موثر لرزش شیفت حرکت را کاهش دهید تا به بهترین دقت خط برش برسید.
2. موتور اره اصلی 20 اسب بخار (15 کیلو وات)، اسکوتر غول پیکر از یک موتور فرکانس متغیر 2 اسب بخار (1.5 کیلو وات) با کاهنده سرعت و درایو ردیف دندانه دنده دقیق استفاده می کند، اره اصلی با سیلندر روغن، بنابراین اره قدرتمندتر است. اجتناب از درایو زنجیره ای سنتی اره کامیون، فشردن، و غیره تولید شده است.
3. Sawing Cutting Positioning می تواند برش را از تنظیمات ویرایش عرض برنامه شروع کند.
4. یک مفصل مخزن مربعی زیر اره قرار می گیرد، و دو طرف فیلم برای پوشاندن یکدیگر وجود دارد، تا انتهای برش گسترش می یابد تا اطمینان حاصل شود که مخزن گرد و غبار به بالاترین اثر جمعی گرد و غبار می رسد.
5. ضربه اره تا 6 متر در دقیقه برش می دهد و پشت به 7 متر در دقیقه می رسد و ارتفاع کار توسط دستگیره تابلو تنظیم نمی شود و سرعت برش در زمان برش قابل تغییر است.کاربران می توانند نیازهای ترجیحی خود را متفاوت از طبیعت خود تنظیم کنند.
▲ جدول اصلی:
کاربرگ اصلی نیز یک میز شناور است.درام هوای مسی بر روی پانل آبکاری کروم کلوئیدی قرار گرفته است.هنگامی که دوام افزایش می یابد، راندمان کار کارگران نیز بهبود می یابد.
▲ پنجه های متقاطع:
1. تعداد گیره های کار پیکربندی استاندارد: 12 گیره پشتیبانی.
2. هر مربا مجهز به یک استوانه با روش اهرمی است و هنگامی که جسم کار کشیده می شود، می توان اطمینان حاصل کرد که مواد کار ورق را گیره می دهد.
▲ ضد گرد و غبار
قطعات ضد گرد و غبار سگمنتال از ورقه های پلاستیکی شفاف استفاده می کنند که می توانند به طور موثری از تخلیه گرد و غبار جلوگیری کنند و می توانند حفاظت ایمنی را به دست آورند.
▲ پیکربندی جعبه کنترل الکترونیکی:
1. کلیه قطعات الکترونیکی در تایوان خریداری شده است.
2. سروو موتور و سروو درایو پاناسونیک ژاپنی هستند.
3. اینورتر Waritatten انگلیسی تایوان است.
4. قطعات الکترونیکی به هیچ وجه نیازی به سیستم خنک کننده ندارند، برای قطعات الکترونیکی محبوب، می توانند بدون نگرانی در مورد هجوم گرد و غبار، جایگزین در بازار خریداری کنند، به شرطی که به طور منظم تمیز شوند.
▲ منبع تغذیه:
1. منبع تغذیه یک منبع تغذیه سه فاز صنعتی با ولتاژ 380 ولت / 50 هرتز است.
▲ تامین فشار هوا:
1. از فشار هوا تا 5 تا 6 کیلوگرم بر سانتی متر استفاده کنید
▲ گرد و غبار:
1. تامین کننده یک سیستم پشت سر هم اسکراپر ارائه می دهد و به طور همزمان با دستگاه اره در محل نصب می شود تا از تراشه ها اطمینان حاصل شود.
2. ▲ تجهیزات استاندارد:
1. تیغه اره سولندی: تیغه اره کاربید (ویژه صفحه آلومینیومی).
2. کلیپ کار: 12.
3. خوراک شناور: 1520mm x 500mm x 3.
4. جعبه ابزار شامل یک گروه ابزار 1 است.
5. موتور اره اصلی در دستگاه چیده شده است.
اشغال طبقه
سوالات متداول
س: آیا شما سازنده هستید؟
A: بله، ما کارخانه خودمان را داریم و قول فروش مستقیم را با قیمت رقابتی می دهیم.به بازدید از کارخانه ما در هر زمان خوش آمدید.
س: آیا می توانم دستگاهی را با توجه به نیازهای خود دریافت کنم؟
A: مطمئنا. ما OEM و ODM را می پذیریم.
س: این اولین بار است که از این نوع دستگاه استفاده می کنم، آیا کار با آن آسان است؟
پاسخ: فیلم راهنمای وجود دارد که نحوه استفاده از ماشین را نشان می دهد و کتاب آموزش انگلیسی برای شما با دستگاه ارسال می شود.اگر هنوز سؤالی وجود دارد، ما راهنمای حرفه ای رایگان را برای شما ارائه می دهیم تا زمانی که بتوانید به خوبی از دستگاه استفاده کنید.
اگر دستگاه مورد نیاز خود را پیدا نکردید، با ما نیز تماس بگیرید.ما تمام تلاش خود را خواهیم کرد تا بهترین پیشنهاد را به شما ارائه دهیم.
