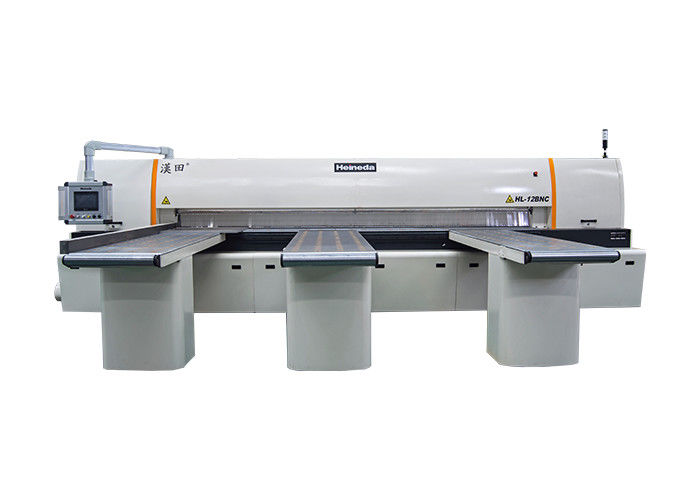

دستگاه برش صفحه آلومینیومی اره مدور CNC تمام اتوماتیک 4000r/min

دستگاه اره صفحه آلومینیومی HL-12BNC صفحه مسی قابل تنظیم ارتفاع تیغه اره

شرح

پانل میز کار تجهیزات اره از یک طرح ثبت اختراع و فناوری پردازش ویژه استفاده می کند که می تواند به طور موثر از محصول برش محافظت کند و از خراشیدن سطح مواد هنگام تغذیه به جلو و عقب جلوگیری کند.
مواد دم برش تجهیزات در کوتاه ترین 80 میلی متر کنترل می شود که تا حد زیادی ضایعات مواد دم را کنترل می کند.
این دستگاه مکش گرد و غبار را پذیرفته و با یک پوشش محافظ کاملاً محصور برای جمع‌آوری بهتر تراشه‌های آلومینیومی همکاری می‌کند که برای مدیریت 5S راحت است و به طور مؤثر صدای اره را تا بیش از 20 دسی بل کاهش می‌دهد.این یک دستگاه اره پروفیل آلومینیومی کم سر و صدا است.
دقت دوک در 0.005 میلی متر است، دقت برش قطعه کار به طور پایدار در ± 0.1 میلی متر کنترل می شود، و تیغه اره بسیار نازک برای صرفه جویی در مواد سازگار است.
راهنماهای خطی توپ مربعی وارداتی برای تغذیه و تغذیه برای اطمینان از ثبات پردازش اره استفاده می شود.
موتورهای تجهیزات با وسایل حفاظت از گرمای بیش از حد و اضافه بار نصب می شوند تا از آسیب تصادفی به موتور جلوگیری شود.

مدل: دستگاه اره صفحه آلومینیومی کامپیوتری HL-12BNC

▲ HL نشان دهنده مدل دستگاه اره ورق آلومینیوم در هایندا است.

▲ 12 نشان دهنده اندازه دستگاه اره صفحه آلومینیومی است، 12 می تواند 3800 میلی متر اره شود.

▲ BNC نشان دهنده این دستگاه اره صفحه آلومینیومی برای مدل تمام اتوماتیک است.

مشخصات فنی و پارامترها

مشخصات مکانیکی

▲ صفحه نمایش عملکرد به سبک لمسی:

1. صفحه نمایش عملیات 10 اینچی را لمس کنید.

2. از طرف دیگر، می توان مجموعه های متعددی از میزهای کار را تنظیم کرد که برای تحویل راحت است.

3. راهنمای تابع ورودی.

4. عملکرد خود تشخیص خطا.

▲ صندلی گیره کار:

1. ریل تخت دو طرف گیره کار از تیر فولادی جوشی تشکیل شده است و چرخ دنده و درایو رافت با چرخ دنده و درایو ردیف دندانه آبکاری می شود در حالی که یک ریل کروم سخت و طرف دیگر و مغناطیسی آبکاری می شود. خط کش در نسبت دو برابر به درجه دقیقی می رسد.با کاهش و دقت سروو موتور 2 کیلو وات روزانه و موقعیت یابی سریع درایو، حداکثر سرعت به 6 متر در دقیقه می رسد.

▲ ساختار تیر فشار:

1. ساختار پرتو فشار یکپارچه، نوار دنده و تطبیق سیلندر را اتخاذ کنید، تیر نورد را به طور یکنواخت هدایت کنید، و فشار به طور یکنواخت در هر دو طرف خط مرکزی برش توزیع می شود، و نوار در پایین پرتو فشار نصب می شود تا از آسیب جلوگیری شود. فشار دهید، فشار دهید سطح کار آسیب دیده، اطمینان از کیفیت برش دقیق.

▲ دیدم:

1. ریل های لغزنده موازی موازی بالا و پایین را انتخاب کنید، به طور موثر در هم تنیدگی حرکت اره را کاهش دهید، صافی حرکت عظیم را افزایش دهید و به طور موثر لرزش شیفت حرکت را کاهش دهید تا به بهترین دقت خط برش برسید.

2. موتور اره اصلی 20 اسب بخار (15 کیلو وات)، اسکوتر غول پیکر از یک موتور فرکانس متغیر 2 اسب بخار (1.5 کیلو وات) با کاهنده سرعت و درایو ردیف دندانه دنده دقیق استفاده می کند، اره اصلی با سیلندر روغن، بنابراین اره قدرتمندتر است. اجتناب از درایو زنجیره ای سنتی اره کامیون، فشردن، و غیره تولید شده است.

3. Sawing Cutting Positioning می تواند برش را از تنظیمات ویرایش عرض برنامه شروع کند.

4. یک مفصل مخزن مربعی زیر اره قرار می گیرد، و دو طرف فیلم برای پوشاندن یکدیگر وجود دارد، تا انتهای برش گسترش می یابد تا اطمینان حاصل شود که مخزن گرد و غبار به بالاترین اثر جمعی گرد و غبار می رسد.

5. ضربه اره تا 6 متر در دقیقه برش می دهد و پشت به 7 متر در دقیقه می رسد و ارتفاع کار توسط دستگیره تابلو تنظیم نمی شود و سرعت برش در زمان برش قابل تغییر است.کاربران می توانند نیازهای ترجیحی خود را متفاوت از طبیعت خود تنظیم کنند.

▲ جدول اصلی:

کاربرگ اصلی نیز یک میز شناور است.درام هوای مسی بر روی پانل آبکاری کروم کلوئیدی قرار گرفته است.هنگامی که دوام افزایش می یابد، راندمان کار کارگران نیز بهبود می یابد.

▲ پنجه های متقاطع:

1. تعداد گیره های کار پیکربندی استاندارد: 12 گیره پشتیبانی.

2. هر مربا مجهز به یک استوانه با روش اهرمی است و هنگامی که جسم کار کشیده می شود، می توان اطمینان حاصل کرد که مواد کار ورق را گیره می دهد.

▲ ضد گرد و غبار

قطعات ضد گرد و غبار سگمنتال از ورقه های پلاستیکی شفاف استفاده می کنند که می توانند به طور موثری از تخلیه گرد و غبار جلوگیری کنند و می توانند حفاظت ایمنی را به دست آورند.

▲ پیکربندی جعبه کنترل الکترونیکی:

1. کلیه قطعات الکترونیکی در تایوان خریداری شده است.

2. سروو موتور و سروو درایو پاناسونیک ژاپنی هستند.

3. اینورتر Waritatten انگلیسی تایوان است.

4. قطعات الکترونیکی به هیچ وجه نیازی به سیستم خنک کننده ندارند، برای قطعات الکترونیکی محبوب، می توانند بدون نگرانی در مورد هجوم گرد و غبار، جایگزین در بازار خریداری کنند، به شرطی که به طور منظم تمیز شوند.

▲ منبع تغذیه:

1. منبع تغذیه یک منبع تغذیه سه فاز صنعتی با ولتاژ 380 ولت / 50 هرتز است.

▲ تامین فشار هوا:

1. از فشار هوا تا 5 تا 6 کیلوگرم بر سانتی متر استفاده کنید

▲ گرد و غبار:

1. تامین کننده یک سیستم پشت سر هم اسکراپر ارائه می دهد و به طور همزمان با دستگاه اره در محل نصب می شود تا از تراشه ها اطمینان حاصل شود.

2. ▲ تجهیزات استاندارد:

1. تیغه اره سولندی: تیغه اره کاربید (ویژه صفحه آلومینیومی).

2. کلیپ کار: 12.

3. خوراک شناور: 1520mm x 500mm x 3.

4. جعبه ابزار شامل یک گروه ابزار 1 است.

5. موتور اره اصلی در دستگاه چیده شده است.

قطعات یدکی

اشغال طبقه

HL-12BNC مکانیکی جزئی از دست دادن لیست آسان و مواد مصرفی

HL-12BNC کنترل الکترونیکی بخشی از لیست تلفات آسان و مواد مصرفی

عمدتا برای برش مواد مناسب است
پردازش انواع پروفیل های آلومینیومی، لوله های آلومینیومی، میله های آلومینیومی، کدهای گوشه در و پنجره، کدهای گوشه فتوولتائیک، ریخته گری آلومینیوم، قطعات مسی، پی وی سی و سایر مواد
