دستگاه اره دایره ای CNC با دقت بالا 4300 میلی متر طول اره برای صفحه کامپوزیت

دستگاه اره دایره ای دقیق CNC برای اره ورق مسی کامپوزیت

شرح

پانل میز کار تجهیزات اره از یک طرح ثبت اختراع و فناوری پردازش ویژه استفاده می کند که می تواند به طور موثر از محصول برش محافظت کند و از خراشیدن سطح مواد هنگام تغذیه به جلو و عقب جلوگیری کند.
مواد دم برش تجهیزات در کوتاه ترین 80 میلی متر کنترل می شود که تا حد زیادی ضایعات مواد دم را کنترل می کند.
این دستگاه جمع‌آوری گرد و غبار را پذیرفته و با یک پوشش محافظ کاملاً بسته برای جمع‌آوری بهتر تراشه‌های آلومینیومی همکاری می‌کند که برای مدیریت 5S راحت است و به طور موثر صدای اره را تا بیش از 20 دسی بل کاهش می‌دهد.این یک دستگاه اره پروفیل آلومینیومی کم سر و صدا است.
دقت دوک در 0.005 میلی متر است، دقت برش قطعه کار به طور پایدار در ± 0.1 میلی متر کنترل می شود، و تیغه اره بسیار نازک برای صرفه جویی در مواد سازگار است.
راهنماهای خطی توپ مربعی وارداتی برای تغذیه و تغذیه برای اطمینان از ثبات پردازش اره استفاده می شود.
موتورهای تجهیزات با وسایل حفاظت از گرمای بیش از حد و اضافه بار نصب می شوند تا از آسیب تصادفی به موتور جلوگیری شود.

عمدتا برای برش مواد مناسب است
پردازش انواع پروفیل های آلومینیومی، لوله های آلومینیومی، میله های آلومینیومی، کدهای گوشه در و پنجره، کدهای گوشه فتوولتائیک، ریخته گری آلومینیوم، قطعات مسی، پی وی سی و سایر مواد

• رابط کنترلی ماشین اره دایره ای اتوماتیک از سیستم عامل توسعه یافته توسط فناوری HMI مبتنی بر PLC استفاده می کند که معمولاً مجهز به صفحه نمایش لمسی و پانل عملیات است.با استفاده از رابط انسان و ماشین، تا زمانی که اپراتور پارامترهایی مانند مشخصات و اندازه مواد، مقدار پردازش و غیره را وارد کند، سیستم به طور خودکار پارامترهای پیچیده مانند سرعت تیغه اره، مقدار خوراک در هر دندان (سرعت برش) و سایر پارامترهای پیچیده با توجه به پارامترهای ورودی.به منظور ارائه یک روش عملیات ساده به اپراتور.
• این نوع اره مدور ایمنی بالایی دارد و عموماً در حالت کاملا بسته کار می کند.این می تواند به طور خودکار متوقف شود و در صورت وجود نقص هشدار دهد، که می تواند از تلفات و تلفات تجهیزات جلوگیری کند، و در عین حال، راندمان پردازش بسیار بالا است.
• چارچوب ماشین آلات در ساختار سنگین قرار دارد تا تجهیزات از عملکرد پایدار برخوردار شوند.
• پایه اره در ساختار تعلیق جانبی است.دستگاه g lide با ریل کشویی مستقیم از نوع غلتکی دو ردیفه چیده شده است.
• در حرکت پایه اره، دنده سنگ زنی، قفسه و سروو موتور به گونه ای تنظیم شده اند که سازگاری سرعت اره را تضمین کنند.
• هود مواد پرس در طراحی کلی است به طوری که مواد در اره نمی لغزند. لوله مکیدن محفوظ است.جمع آوری گرد و غبار قدرت بزرگ مرتب شده است.
• به جز غلتک های فیواتینگ، سایر محتویات روی پلت فرم کار از صفحه فولادی با روکش کروم ساخته شده اند تا از خراشیدگی مواد جلوگیری شود.
• پنجه گیره تغذیه معلق به عنوان فشار هوا و گیره دار شدن ویژگی های آن است.
• درایور مکانیزم تغذیه در ساختار سروو موتور + دنده اندرک می باشد.
• پایه اره با نیروی هیدرولیک بالا می رود.ارتفاع صعودی تیغه اره بر اساس ضخامت صفحه تنظیم می شود.

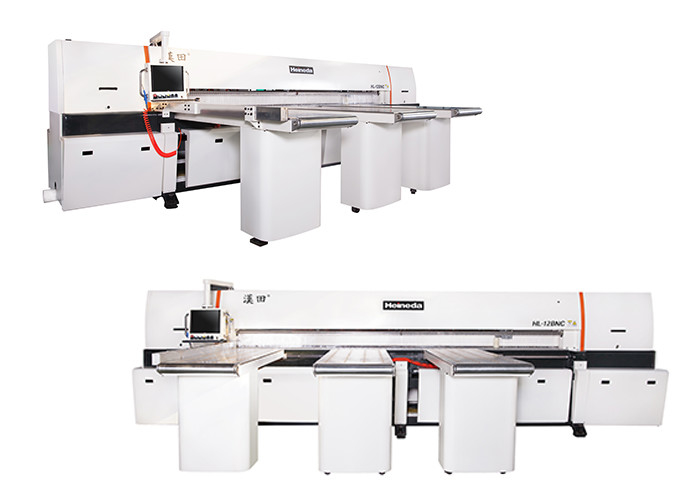

مدل: دستگاه اره صفحه آلومینیومی کامپیوتری HL-12BNC

▲ HL نشان دهنده مدل دستگاه اره ورق آلومینیوم در هایندا است.

▲ 12 نشان دهنده اندازه دستگاه اره صفحه آلومینیومی است، 12 می تواند 3800 میلی متر اره شود.

▲ BNC نشان دهنده این دستگاه اره صفحه آلومینیومی برای مدل تمام اتوماتیک است.

نمایه شرکت
Heineda که به عنوان تامین کننده طرح ماشین اره دقیق شناخته می شود، از تجهیزات سنتی، ماشین آلات نیمه کنترل خودکار تا ماشین آلات کنترل دیجیتال اتوماتیک را توسعه داده است و دارای بیش از 100 نوع تجهیزات تحقیقاتی و توسعه یافته است.در تولید ماشین آلات اره دقیق آلومینیومی، محصولات Heineda از دسته ای از تولید کنندگان تجهیزات هوایی، نظامی و عمرانی در بازار سرزمین اصلی چین به رسمیت شناخته شده اند.

تعدادی گواهی ثبت اختراع به دست آورد

مشخصات فنی و پارامترها

مشخصات مکانیکی

▲ صفحه نمایش عملکرد به سبک لمسی:

1. صفحه نمایش عملیات 10 اینچی را لمس کنید.

2. از طرف دیگر، می توان مجموعه های متعددی از میزهای کار را تنظیم کرد که برای تحویل راحت است.

3. راهنمای تابع ورودی.

4. عملکرد خود تشخیص خطا.

▲ صندلی گیره کار:

1. ریل تخت دو طرف گیره کار از تیر فولادی جوشی تشکیل شده است و چرخ دنده و درایو رافت با چرخ دنده و درایو ردیف دندانه آبکاری می شود در حالی که یک ریل کروم سخت و طرف دیگر و مغناطیسی آبکاری می شود. خط کش در نسبت دو برابر به درجه دقیقی می رسد.با کاهش و دقت سروو موتور 2 کیلو وات روزانه و موقعیت یابی سریع درایو، حداکثر سرعت به 6 متر در دقیقه می رسد.

▲ ساختار تیر فشار:

1. ساختار پرتو فشار یکپارچه، نوار دنده و تطبیق سیلندر را اتخاذ کنید، تیر نورد را به طور یکنواخت هدایت کنید، و فشار به طور یکنواخت در هر دو طرف خط مرکزی برش توزیع می شود، و نوار در پایین پرتو فشار نصب می شود تا از آسیب جلوگیری شود. فشار دهید، فشار دهید سطح کار آسیب دیده، اطمینان از کیفیت برش دقیق.

▲ دیدم:

1. ریل های لغزنده موازی موازی بالا و پایین را انتخاب کنید، به طور موثر در هم تنیدگی حرکت اره را کاهش دهید، صافی حرکت عظیم را افزایش دهید و به طور موثر لرزش شیفت حرکت را کاهش دهید تا به بهترین دقت خط برش برسید.

2. موتور اره اصلی 20 اسب بخار (15 کیلو وات)، اسکوتر غول پیکر از یک موتور فرکانس متغیر 2 اسب بخار (1.5 کیلو وات) با کاهنده سرعت و درایو ردیف دندانه دنده دقیق استفاده می کند، اره اصلی با سیلندر روغن، بنابراین اره قدرتمندتر است. اجتناب از درایو زنجیره ای سنتی اره کامیون، فشردن، و غیره تولید شده است.

3. Sawing Cutting Positioning می تواند برش را از تنظیمات ویرایش عرض برنامه شروع کند.

4. یک مفصل مخزن مربعی زیر اره قرار می گیرد، و دو طرف فیلم برای پوشاندن یکدیگر وجود دارد، تا انتهای برش گسترش می یابد تا اطمینان حاصل شود که مخزن گرد و غبار به بالاترین اثر جمعی گرد و غبار می رسد.

5. ضربه اره تا 6 متر در دقیقه برش می دهد و پشت به 7 متر در دقیقه می رسد و ارتفاع کار توسط دستگیره تابلو تنظیم نمی شود و سرعت برش در زمان برش قابل تغییر است.کاربران می توانند نیازهای ترجیحی خود را متفاوت از طبیعت خود تنظیم کنند.

▲ جدول اصلی:

کاربرگ اصلی نیز یک میز شناور است.درام هوای مسی بر روی پانل آبکاری کروم کلوئیدی قرار گرفته است.هنگامی که دوام افزایش می یابد، راندمان کار کارگران نیز بهبود می یابد.

▲ پنجه های متقاطع:

1. تعداد گیره های کار پیکربندی استاندارد: 12 گیره پشتیبانی.

2. هر مربا مجهز به یک استوانه با روش اهرمی است و هنگامی که جسم کار کشیده می شود، می توان اطمینان حاصل کرد که مواد کار ورق را گیره می دهد.

▲ ضد گرد و غبار

قطعات ضد گرد و غبار سگمنتال از ورقه های پلاستیکی شفاف استفاده می کنند که می توانند به طور موثری از تخلیه گرد و غبار جلوگیری کنند و می توانند حفاظت ایمنی را به دست آورند.

▲ پیکربندی جعبه کنترل الکترونیکی:

1. کلیه قطعات الکترونیکی در تایوان خریداری شده است.

2. سروو موتور و سروو درایو پاناسونیک ژاپنی هستند.

3. اینورتر Waritatten انگلیسی تایوان است.

4. قطعات الکترونیکی به هیچ وجه نیازی به سیستم خنک کننده ندارند، برای قطعات الکترونیکی محبوب، می توانند بدون نگرانی در مورد هجوم گرد و غبار، جایگزین در بازار خریداری کنند، به شرطی که به طور منظم تمیز شوند.

▲ منبع تغذیه:

1. منبع تغذیه یک منبع تغذیه سه فاز صنعتی با ولتاژ 380 ولت / 50 هرتز است.

▲ تامین فشار هوا:

1. از فشار هوا تا 5 تا 6 کیلوگرم بر سانتی متر استفاده کنید

▲ گرد و غبار:

1. تامین کننده یک سیستم پشت سر هم اسکراپر ارائه می دهد و به طور همزمان با دستگاه اره در محل نصب می شود تا از تراشه ها اطمینان حاصل شود.

2. ▲ تجهیزات استاندارد:

1. تیغه اره سولندی: تیغه اره کاربید (ویژه صفحه آلومینیومی).

2. کلیپ کار: 12.

3. خوراک شناور: 1520mm x 500mm x 3.

4. جعبه ابزار شامل یک گروه ابزار 1 است.

5. موتور اره اصلی در دستگاه چیده شده است.

اشغال طبقه

ویژگی های اصلی تجهیزات

•پایه اره در ساختار تعلیق جانبی است.دستگاه راهنما با ریل کشویی مستقیم از نوع غلتکی دو ردیفه مرتب شده است.
•در حرکت پایه اره، چرخ دنده سنگ زنی، قفسه و سرو موتور به گونه ای چیده شده است که سازگاری سرعت اره را تضمین کند.

مزایای محصول

1. درجه بالایی از اتوماسیون، فقط نیاز به ورودی اندازه اره به سیستم برای تکمیل اره.

2. دقت اره بالا است و طول و اندازه می تواند به ± 0.1 میلی متر برسد.

3. سطح اره بزرگ است که می تواند 400 میلی متر عرض و 150 میلی متر ارتفاع برش دهد.

4. اره کردن، یک کارگر می تواند بیش از 2 مجموعه تجهیزات را کار کند و می تواند 24 ساعت بدون وقفه برش دهد.

سوالات متداول

س: آیا شما سازنده هستید؟
A: بله، ما کارخانه خودمان را داریم و قول فروش مستقیم را با قیمت رقابتی می دهیم.به بازدید از کارخانه ما در هر زمان خوش آمدید.

س: آیا می توانم دستگاهی را با توجه به نیازهای خود دریافت کنم؟
A: مطمئنا. ما OEM و ODM را می پذیریم.

س: این اولین بار است که از این نوع دستگاه استفاده می کنم، آیا کار با آن آسان است؟
پاسخ: فیلم راهنمای وجود دارد که نحوه استفاده از ماشین را نشان می دهد و کتاب آموزش انگلیسی برای شما با دستگاه ارسال می شود.اگر هنوز سؤالی وجود دارد، ما راهنمای حرفه ای رایگان را برای شما ارائه می دهیم تا زمانی که بتوانید به خوبی از دستگاه استفاده کنید.

اگر دستگاه مورد نیاز خود را پیدا نکردید، با ما نیز تماس بگیرید.ما تمام تلاش خود را خواهیم کرد تا بهترین پیشنهاد را به شما ارائه دهیم.
