| سرعت تسمه اره: | 500 × 2000 متر در دقیقه (تنظیم سرعت تبدیل فرکانس) | ظرفیت اره: | ارتفاع گلو: 400 میلی متر، عمق گلو: 580 میلی متر |
|---|---|---|---|
| موتور هیدرولیک: | 0.75 کیلووات (تایوان) | موتور اره باند: | TECO 11 کیلووات |
| روش کشش تسمه اره: | کشش اتوماتیک هیدرولیک | عمودی را دید: | ≤0.5 میلی متر |
| برجسته کردن: | اره نواری عمودی VH500 CNC اره نواری عمودی CNC 380VAC,دستگاه اره نواری عمودی 380VAC,CNC Vertical Band Saw 380VAC,Vertical Band Saw Machine 380VAC |
||
اره نواری VH500 اره نواری عمودی با سرعت بالا اره نواری عمودی
نمای کلی تجهیزات
مدل: VH500 اره نواری عمودی با سرعت بالا
▲ VH مخفف ماشین اره نواری عمودی مدل شرکت هایندا است.
▲ 500 نشان دهنده ظرفیت اره کردن دستگاه اره است
حداکثر ارتفاع اره Φ400mm;
حداکثر عرض اره 500 میلی متر؛
حداکثر عمق گلو اره 580 میلی متر است.
اگر یک گیره در محدوده میز کار اضافه شود، می توان برش مورب را انجام داد.

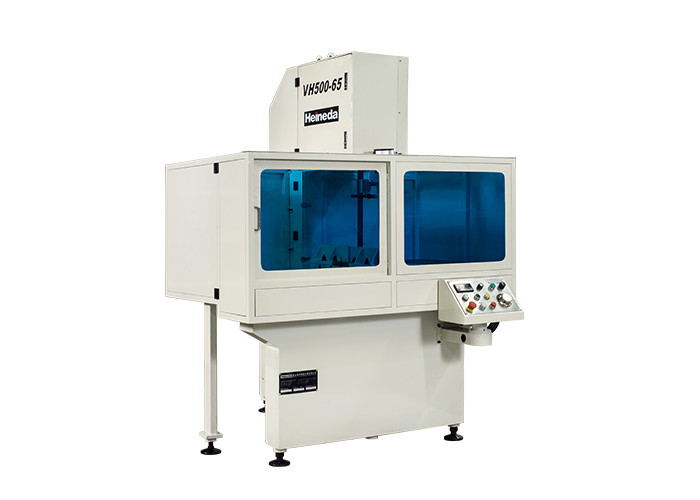

رندرهای تجهیزات
پارامترهای فنی اصلی
| نام پروژه | اره نواری عمودی پرسرعت VH500 |
| ظرفیت اره کردن | ارتفاع گلو: 400 میلی متر، عمق گلو: 580 میلی متر |
| سرعت تسمه اره | 500 × 2000 متر در دقیقه (تنظیم سرعت تبدیل فرکانس) |
| مشخصات نوار اره | 34 عرض X 1.1 ضخامت X5560 طول (میلی متر) |
| روش کشش تسمه اره | کشش اتوماتیک هیدرولیک |
| راه راهنمای تسمه اره | گیره غلتکی قابل تنظیم، پشتیبان فولاد تنگستن اره |
| مشخصات قرقره اره | قطر 630، 7075T651، آنودایز سخت |
| مشخصات کمان اره | جوش گروهی ورق فولادی Q235، درمان تنش زدایی، ماشینکاری دقیق، وزن حدود 2 تن |
|
موتور اره باند |
11 کیلووات TECO |
| موتور هیدرولیک | 0.75 کیلووات (تایوان) |
| روش خنک کننده تسمه اره | سیستم خنک کننده مه روغن با فشار هوای نیمه خشک |
| ظرفیت روغن هیدرولیک | 50 لیتر (ایستگاه هیدرولیک مستقل) |
| نیازمندی های قدرت | 380 ولت X 3 فاز X 50 هرتز |
| جعبه توزیع | جعبه توزیع مستقل (IP55)، واقع در کنار دستگاه |
| جعبه عملیات | طراحی و جلوی دستگاه، با دکمه ها و دستگیره های کنترل سرعت کار می کند |
| عمودی را دید |
≤0.5 میلی متر |
| دقت صافی |
≤0.5 میلی متر |
ترکیب و ویژگی های تجهیزات
اره نواری عمدتاً از یک قاب اره، یک پایه، یک چرخ اره، یک قسمت انتقال، یک گروه چرخ راهنمای تسمه اره، یک نوار نقاله زباله، یک سیستم هیدرولیک و یک سیستم کنترل الکتریکی تشکیل شده است.
توضیحات قسمت های اصلی اره نواری عمودی VH500
اره نواری عمدتاً از یک قاب اره، یک چرخ اره، یک قسمت انتقال، یک گروه چرخ راهنمای تسمه اره، یک نوار نقاله زباله، یک سیستم هیدرولیک و یک سیستم کنترل الکتریکی تشکیل شده است.
قسمت چرخ اره از صفحه آلومینیومی کشیده 7075T6، آنودایز سخت ساخته شده است.پس از پردازش، با تعادل دینامیکی، با عملکرد خوب، خواص مکانیکی بالا تصحیح می شود و می تواند سرعت بالا و بارهای کششی بالا را تحمل کند.
قسمت انتقال توسط موتور تبدیل فرکانس TECO هدایت می شود تا قرقره فعال را به چرخش درآورد و در نتیجه تسمه اره را با سرعت بالا هدایت می کند.سرعت تسمه اره توسط مبدل فرکانس برای کنترل دورهای خروجی موتور تنظیم می شود و توسط متر دیجیتال نمایش داده می شود.
بلبرینگ مجموعه چرخ تسمه اره و بلبرینگ قطعات کلیدی همگی از محصولات NSK ساخته شده اند.
سوئیچ مسافرتی برای تشخیص غیرعادی بودن تنش استفاده می شود و در صورت غیرعادی بودن ناهنجاری، دستگاه به طور خودکار متوقف می شود.چرخ غیرفعال از ترمز الکترومغناطیسی استفاده می کند.هنگامی که ناهنجاری رخ می دهد، فشار پایدار بر روی دیسک ترمز عمل می کند تا چرخش چرخ اره را کنترل کند.
بخش هیدرولیک دارای یک ایستگاه پمپ مستقل است و توسط یک شیر برقی متمرکز کنترل می شود.شیرهای برقی همگی از محصولات تایوان ساخته شده اند.به جز قطعاتی که باید با شیلنگ متصل شوند، همه آنها با لوله های فولادی به هم متصل می شوند تا به طور موثر افت فشار را کاهش دهند.
مکانیسم انتقال دستگاه اره دقیقاً متعادل و اصلاح شده است تا لرزش را به حداقل برساند و اطمینان حاصل شود که تسمه اره به راحتی شکسته نمی شود.
بخش راهنمای نوار اره از غلطک های گیره استفاده می کند، یکی در بالا و دیگری، غلتک ها از فولاد آلیاژی ساخته شده اند، و پس از عملیات نیتریدینگ سطح، با دقت بالا و مقاومت در برابر سایش خوب، با دقت آسیاب می شوند.
غلتک محرک نوار نقاله زباله با یک شفت جامد طراحی شده است تا از شکستگی در طول استفاده عادی اطمینان حاصل شود.بلبرینگ غلتکی از یاتاقان مهر و موم شده دو طرفه استفاده می کند تا از ورود تراشه های آلومینیومی جلوگیری کند و عمر مفید را بهبود بخشد.
سرویس هایندا
برای محصولات تولید شده توسط تجهیزات قرارداد، هانتیان برای شناسایی و تست کیفیت تجهیزات در طول دوره پذیرش تجهیزات با مشتری همکاری خواهد کرد.
ایجاد انبار قطعات.
معرفی خدمات داخل کارخانه
خدمات بازدید رفت و برگشت رایگان منظم
پروژه کامل کلید در دست (فرآیند، مدیریت، نگهداری، آموزش، تولید)
یک سیستم نگهداری سه سطحی ایجاد کنید.
خدمات ارتقاء نرم افزار رایگان.
پیشنهاد برای نقشه های اولیه ساخت و ساز.
تعدادی گواهی ثبت اختراع به دست آورد
