جزئیات محصول:
پرداخت:
|
| مدل: | HL - 6BNC | طول برش: | 2600 میلی متر |
|---|---|---|---|
| موتور اره اصلی: | 15 کیلو وات | سرعت پیشروی: | سریع 9 متر در دقیقه |
| موتور تغذیه اتوماتیک: | AC 2KW | ||
| برجسته کردن: | اره اتوماتیک باریک,تراش اتوماتیک صفحه آلومینیوم,دستگاه تراش CNC پانل باریک,aluminum plate sawing automatic saw,narrow cnc panel saw machine |
||

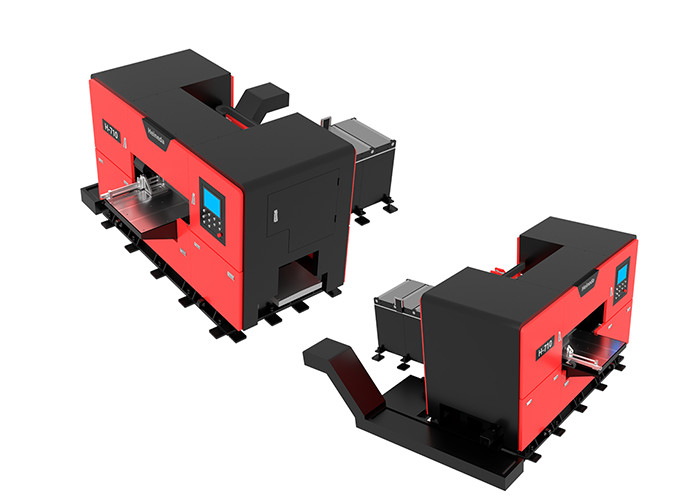

دستگاه اره اتوماتیک صفحه آلومینیومی HL - 6BNC با اره باریک
شرح
1. خلاصه ماشین ابزار
نام دستگاه: دستگاه اره اتوماتیک صفحه آلومینیومی
مدل: دستگاه اره اتوماتیک صفحه آلومینیومی HL-6BNC
▲ HL نشان دهنده مدل دستگاه اره ورق آلومینیوم در هایندا است.
▲ 6 نشان دهنده اندازه دستگاه برش اره آلومینیومی است، 6 را می توان 1600 میلی متر اره کرد.
▲ B نشان دهنده سر این مدل است.
▲ NC نشان دهنده این است که این واحد یک مدل تمام اتوماتیک است.
قطعه اره دستگاه به عنوان تیغ اره مدور استفاده می شود که دارای راندمان اره بالا، سرعت سریع، صرفه جویی در مصرف انرژی، اره، باریک و غیره است. اره اصلی صفحه آلومینیومی در محدوده ضخامت به ویژه برای آلومینیوم های مختلف مناسب است. صفحات صفحه و اره جنینی قالب گیری شده.برش.
این دستگاه برای اره کاری ورق مسی، ورق کامپوزیت، ورق پلاستیکی و ... نیز مناسب است.
(1) این دستگاه از اجزای اصلی زیر تشکیل شده است
آ.بدنه اصلی تجهیزات ج. سیستم چین و چروک کلی E. سیستم الکتریکی
بمیز کار د.دستگاه تغذیه اتوماتیک F. سیستم خنک کننده
(2).ساختار جزء اصلی و غیره
آ.بدنه اصلی تجهیزات
بدنه اصلی تجهیزات از چهار قسمت تشکیل شده است: قاب اصلی، مکانیزم بلند شده، مکانیسم راه رفتن سر، مکانیزم بستن تیغه اره.
(من) میزبان
قاب اصلی یک فرآیند جوشکاری را اتخاذ می کند که پس از آنیل لحیم کاری می شود و سطح سطح اصلی ماشینکاری می شود تا سطح آن صاف باشد.
(II) قابل بلند شدن است
بالابر هد با یک ریل کشویی دوبل موازی و یک سر بالابر صاف سیستم هیدرولیک برای رفع نیازهای اره با ضخامت های مختلف طراحی شده است.
(III) مکانیزم سر ماشین
موتور فلکسوگرافی که توسط مکانیزم حرکت سر، درایو قفسه دنده هدایت می شود و طراحی ریل کشویی موازی چپ و راست را ترکیب می کند، به طور موثر اینرسی حرکتی هد را کاهش می دهد، نرمی حرکت بزرگ را بهبود می بخشد و به طور موثر لرزش دنده را کاهش می دهد. از حرکت بهترین دقت برش مستقیم.حداکثر سرعت سفر می تواند به 9 متر در دقیقه برسد و عقب نشینی می تواند به 17 متر در دقیقه برسد.
(IV) مکانیسم بستن تیغه اره
فلنج دوتایی همراه با مهره استفاده می شود و مهره برای سفت شدن مهره، قفل تیغه اره محکم می شود که راحت و سریع است.
بنیمکت کار
میز کار به گونه ای طراحی شده است که با چارچوب میزبان مطابقت داشته باشد، به طوری که اپراتور راحت تر ورق را جابجا کند و برگه ها را ذخیره کند.
ج. سیستم چین دار کلی
با فشار دوچرخه، فرم کلی پوشش پیزوالکتریک عمل می کند، فشار هوا بر روی پرس بالایی قرار می گیرد، مواد ورق آلومینیومی روی میز قرار می گیرد، در حالی که از چین خوردگی اطمینان حاصل می شود، ورق کوچک گره خورده است و ورق کوچک گرفته می شود.
ددستگاه تغذیه خودکار
دستگاه تغذیه خودکار استفاده می شود و تغذیه دقیق و راحت است.اگر اره ورق فله، تا زمانی که داده های مربوط به ورودی صفحه نمایش لمسی باشد، نیازی به برش اره چاقو توسط اپراتور نیست.
ه.سیستم الکتریکی
سیستم الکتریکی با یک کلید جعبه برق مستقل طراحی شده است و منبع تغذیه یک منبع برق صنعتی سه فاز معمولی است و ولتاژ آن 380 ولت است.دکمه های مستقل روی جعبه الکتریکی، به راحتی قابل درک است.هنگام برش، فقط باید مواد را روی دسکتاپ قرار دهید و کلید را برای شروع کلید دکمه قرار دهید.پس از فعال شدن کلید دکمه، پوشش پرس به پایین فشار داده می شود و موتور اره اصلی تیغه اره را با سرعت بالا به حرکت در می آورد، تیغه اره به طور خودکار در بالادست قرار می گیرد و پس از موقعیت حرکت، سر به داخل مواد بریده می شود.هنگامی که کل فرآیند مواد برش به پایان می رسد، موتور اره اصلی متوقف می شود، تیغه اره به طور خودکار به پایین پایین می آید و سر به طور خودکار به نقطه ثابت تعیین شده توسط ایستگاه کاری مربوطه باز می گردد.
f.سیستم خنک کننده
از روغن برش گیاهی، صرفه جویی در انرژی و سازگار با محیط زیست، روغن اجباری توسط سیستم خنک کننده و خنک کننده مه روغن، اثر خنک کننده استفاده می کند.
2. مشخصات فنی و پارامترهای اصلی
مشخصات فنی و پارامترها
| مدل | HL-6BNC | |
| طول برش | 2600 میلی متر | |
| قابلیت اره کردن | عرض برش | 1600 میلی متر |
| حداکثر ارتفاع برش | 120 میلی متر | |
| حداکثر ارتفاع در معرض تیغه اره | 125 میلی متر | |
| موتور اره اصلی | 15 کیلووات | |
| اره کردن | موتور اینورتر متحرک | 1.5 کیلو وات |
| سرعت پیشروی | سریع 9 متر در دقیقه | |
| سرعت عقب | سریع 17 متر در دقیقه | |
| موتور تغذیه اتوماتیک | AC 2KW | |
| فشار هوا | ≥5.0 کیلوگرم بر سانتی متر2 | |
| اتاق کار از ارتفاع زمین | 1130 میلی متر | |
| شکل ماشین ابزار (طول × عرض × ارتفاع) | 4700 × 5890 × 1970 میلی متر | |
| ولتاژ | 380 ولت / 50 هرتز | |
سوالات متداول
س: آیا شما سازنده هستید؟
A: بله، ما کارخانه خودمان را داریم و قول فروش مستقیم را با قیمت رقابتی می دهیم.به بازدید از کارخانه ما در هر زمان خوش آمدید.
س: آیا می توانم دستگاهی را با توجه به نیازهای خود دریافت کنم؟
A: مطمئنا. ما OEM و ODM را می پذیریم.
س: این اولین بار است که از این نوع دستگاه استفاده می کنم، آیا کار با آن آسان است؟
پاسخ: فیلم راهنمای وجود دارد که نحوه استفاده از ماشین را نشان می دهد و کتاب آموزش انگلیسی برای شما با دستگاه ارسال می شود.اگر هنوز سؤالی وجود دارد، ما راهنمای حرفه ای رایگان را برای شما ارائه می دهیم تا زمانی که بتوانید به خوبی از دستگاه استفاده کنید.
اگر دستگاه مورد نیاز خود را پیدا نکردید، با ما نیز تماس بگیرید.ما تمام تلاش خود را خواهیم کرد تا بهترین پیشنهاد را به شما ارائه دهیم.
