جزئیات محصول:
پرداخت:
|
| سرعت تسمه اره: | 500~2000m/min (تنظیم سرعت تبدیل فرکانس) | ظرفیت اره: | ارتفاع گلو: 400 میلی متر، عمق گلو: 580 میلی متر |
|---|---|---|---|
| موتور هیدرولیک: | 0.75 کیلووات (تایوان) | موتور اره باند: | 11 کیلووات TECO |
| روش کشش تسمه اره: | کشش اتوماتیک هیدرولیک | عمودی را دیدم: | ≤0.5 میلی متر |
| برجسته کردن: | ماشین تراش عمودی 500 میلی متری,ماشین تراش عمودی با سرعت بالا,اره نوار عمودی 500 میلی متری,high speed vertical saw machine,500mm vertical band saw |
||

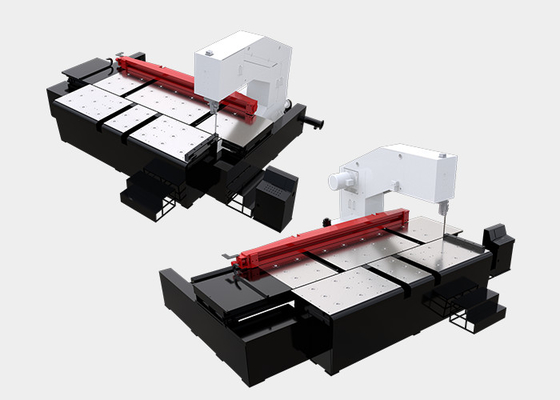

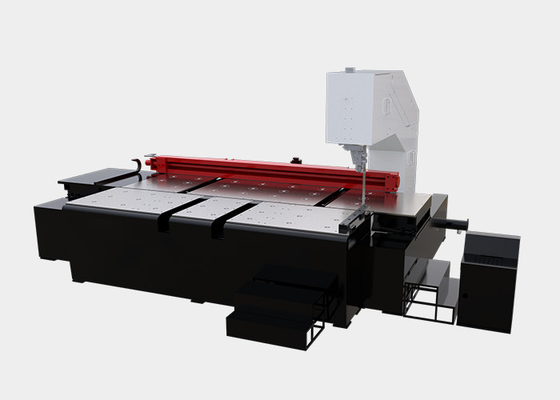

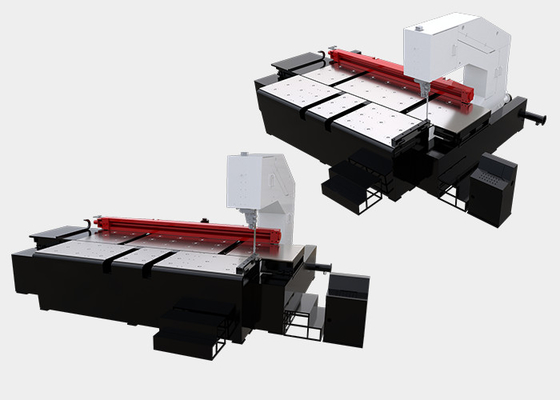

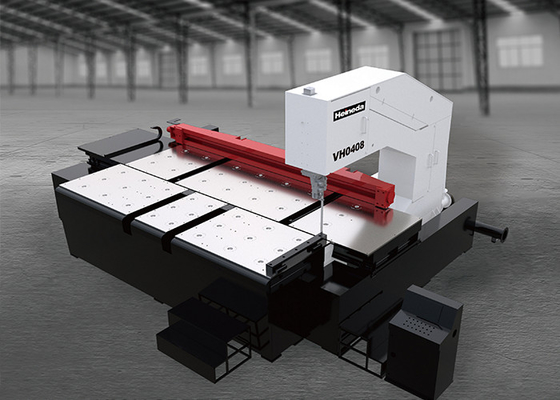

VH500 تراشه باند سرعت بالا تراشه باند عمودی تراشه باند عمودی
خلاصه تجهیزات
مدل: VH500 تراشه باند عمودی با سرعت بالا
▲ VH مخفف از مدل ماشین تراش باند عمودی شرکت هاینیدا است.
▲ 500 نشان دهنده ظرفیت بریس ماشین بریس است
حداکثر ارتفاع اره Φ400mm؛
حداکثر عرض میله 500 میلی متر
حداکثر عمق گلو 580 میلی متر است.
اگر یک کلیمپ در محدوده میز کار اضافه شود، می توان برش قطری را انجام داد.
ارائه تجهیزات
پارامترهای فنی اصلی
| نام پروژه | VH500 تراشه باند عمودی با سرعت بالا |
| ظرفیت بریسیدن | ارتفاع گلوی: 400 میلی متر عمق گلوی: 580 میلی متر |
| سرعت کمربند نردبان | 500~2000m/min (تنظیم سرعت تبدیل فرکانس) |
| مشخصات نوار میخ | عرض 34 × ضخامت 1.1 × طول 5560 (ملی متر) |
| روش کشش کمربند میخ | فشار خودکار هیدرولیک |
| راه راهنماي کمربند نيزه | قفل رولر تنظیم شده، حمایت از فولاد وولفستم |
| مشخصات چرخ چرخ دار | قطر 630, 7075T651, سخت آنودیزه |
| مشخصات لبه نورد | Q235 جوش گروه صفحه فولادی، درمان تخفیف استرس، ماشینکاری دقیق، وزن حدود 2 تن |
|
موتور نوار نورد |
11KW TECO |
| موتور هیدرولیک | 0.75 KW (تایوان) |
| روش خنک کننده کمربند میخ | سیستم خنک کننده مه نفتی با فشار هوا نزدیک به خشک |
| ظرفیت روغن هیدرولیک | 50 لیتری (ایستگاه هیدرولیک مستقل) |
| نیاز به انرژی | 380 ولت × 3 فاز × 50 هرتز |
| جعبه توزیع | جعبه توزیع مستقل (IP55) ، که در طرف دستگاه قرار دارد |
| جعبه عملیات | طراحی و جلو دستگاه، با دکمه ها و دکمه های کنترل سرعت |
| عمودی بودن نردبان |
≤0.5mm |
| دقت تراکم |
≤0.5mm |
ترکیب و ویژگی های تجهیزات
نردبان باند عمدتا از یک قاب نردبان، پایه، چرخ نردبان، بخش انتقال، گروه چرخ راهنمایی کمربند نردبان، یک ناقل زباله، یک سیستم هیدرولیکی و یک سیستم کنترل الکتریکی تشکیل شده است.
توضیحات اجزای اصلی نردبان عمودی VH500
نردبان باند عمدتاً از یک قاب نردبان، یک چرخ نردبان، یک بخش انتقال، یک گروه چرخ راهنمای کمربند نردبان، یک ناقل زباله، یک سیستم هیدرولیکی و یک سیستم کنترل الکتریکی تشکیل شده است.
قسمت چرخ نردبان از صفحه آلومینیوم 7075T6 کشیده شده ساخته شده است ، سخت آنودیزه شده است. پس از پردازش ، با تعادل پویایی اصلاح می شود ، با عملکرد خوب ، خواص مکانیکی بالا ،و می تواند با سرعت بالا و بار کششی بالا مقاومت کند.
بخش انتقال توسط موتور تبدیل فرکانس TECO رانده می شود تا قطب چرخ فعال را به چرخش برساند و در نتیجه کمربند نردبان را با سرعت بالا حرکت دهد.سرعت کمربند اره توسط تبدیل فرکانس تنظیم می شود برای کنترل چرخش خروجی موتور، و توسط متر دیجیتال نمایش داده می شود.
تخت چرخ کمربند نورد و تخت های قطعات کلیدی همگی از محصولات NSK ساخته شده اند.
سوئیچ حرکت برای تشخیص اینکه آیا تنش غیرطبیعی است استفاده می شود و اگر ناهنجاری غیرطبیعی باشد ماشین به طور خودکار متوقف می شود. چرخ منفعل ترمز الکترومغناطیسی را اتخاذ می کند.وقتی که ناهنجاری رخ می دهد، فشار ثابت بر روی دیسک ترمز عمل می کند تا چرخش چرخ نردبان را کنترل کند.
بخش هیدرولیکی یک ایستگاه پمپ مستقل را اتخاذ می کند و توسط یک شیر سولینوئید متمرکز کنترل می شود. شیر های سولینوئید همه از محصولات تایوان ساخته شده اند.بجز قطعاتي که بايد با لوله وصل شوند، همه آنها با لوله های فولادی متصل شده اند تا به طور موثر از دست دادن فشار را کاهش دهند.
مکانیسم انتقال دستگاه اره به طور دقیق متعادل و اصلاح شده است تا لرزش را به حداقل برساند و اطمینان حاصل شود که کمربند اره به راحتی شکسته نمی شود.
قسمت راهنمای نوار اره از رول های چسبندگی استفاده می کند، یکی در بالای بالا و دیگری قرار دارد، رول ها از فولاد آلیاژ ساخته شده اند و پس از درمان سطح نایتریتی دقیق هستند،با دقت بالا و مقاومت لباس خوب.
رول محرک کانویر زباله با یک شاخه جامد طراحی شده است تا هیچ شکستگی در طول استفاده عادی را تضمین کند.در حال حاضر، این محصول به طور کامل در بازار عرضه شده است..
خدمات هایندا
برای محصولات تولید شده توسط تجهیزات قرارداد، Hantian با مشتری همکاری می کند تا کیفیت تجهیزات را در طول دوره پذیرش تجهیزات شناسایی و آزمایش کند.
تاسيس انبار قطعات
معرفی خدمات در کارخانه
خدمات منظم و رایگان بازدید
پروژه ی کامل و کامل (پروسس، مدیریت، نگهداری، آموزش، تولید)
يک سيستم نگهداري سه سطحي راه بنداز
خدمات ارتقاء نرم افزار رایگان
طرح های اولیه ساختمانی
تعدادی از گواهینامه های ثبت اختراع را به دست آورد
