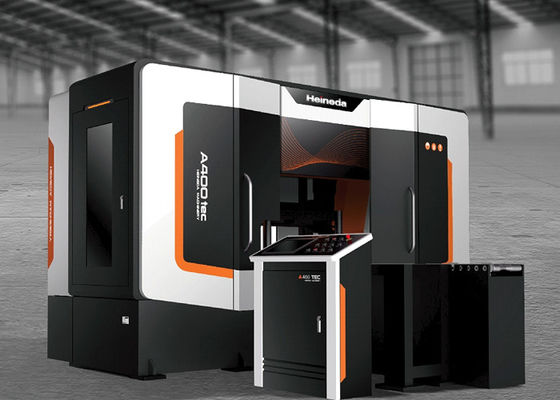

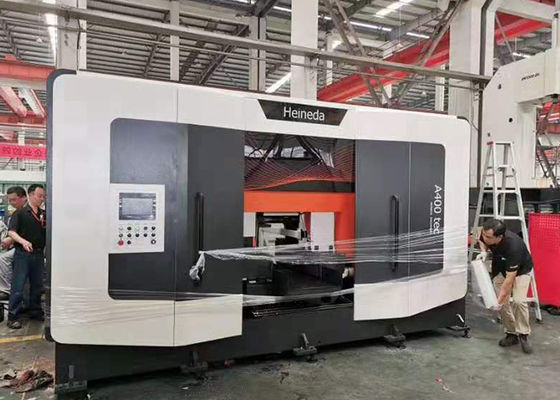

A-400tec یک اره نواری افقی تمام اتوماتیک با سرعت بالا است که به طور خاص برای اره کردن آلومینیوم و سایر شمش های گرد (میله) فلزات غیرآهنی طراحی شده است. برای پردازش مواد با حجم بالا در صنایع هوافضا، خودروسازی، قالب و اکستروژن مناسب است.
این مدل دارای عملکردهای تغذیه خودکار، تنظیم طول، و عملکردهای اره کردن، دستیابی به عملکرد ارهزنی پایدار و با سرعت بالا در محیطهای تولید مداوم است که آن را به ویژه برای شرکتهایی با تولید در مقیاس بزرگ مناسب میکند.
|
دسته بندی
|
پارامتر
|
داده های فنی
|
|
مشخصات مواد
|
نوع آلیاژ
|
آلومینیوم و آلیاژ آلومینیوم (1XXX–7XXX)
|
|
مشخصات محصول
|
قطر میله
|
Φ80–Φ430 میلی متر
|
|
طول محصول
|
طول محصول
|
5 تا 700 میلی متر
|
|
داده های عملکرد
|
قابلیت برش
|
430 میلی متر
|
|
|
سرعت نوار نقاله
|
500-2500 متر در دقیقه
|
|
|
برش نرخ خوراک
|
100-1000 میلی متر در دقیقه (قابل تنظیم)
|
|
|
دقت طول
|
± 0.3 میلی متر
|
ابعاد و ردپای تجهیزات
واحد اصلی اره: طول بدنه اصلی تقریباً 4.5 متر، عرض تقریباً 2.5 متر (با توجه به ترسیم فونداسیون).
فضای نصب: ≥1.0 متر فضای عملیاتی و نگهداری باید در اطراف تجهیزات برای بازرسی، تمیز کردن و عبور ایمن رزرو شود.
ابعاد فوق فقط برای ارزیابی فضای کارخانه است. ابعاد نصب نهایی بر اساس نقشه چیدمان فونداسیون تایید شده توسط هر دو طرف خواهد بود.
|
مورد
|
توضیحات
|
|
دستگاه برش اصلی
|
قابلیت برش 400 میلی متر، تغذیه خودکار، اندازه ثابت و سیستم برش یکپارچه.
|
|
سیستم هیدرولیک
|
ایستگاه هیدرولیک مستقل انرژی مکانیزم کشش کمربند و اجزای هیدرولیک را تامین می کند.
|
|
سیستم خنک کننده و روغن کاری تسمه
|
از سیستم خنک کننده هوای خشک برای خنک سازی و روانکاری ناحیه تماس تسمه استفاده می کند.
|
|
سیستم کنترل الکتریکی و اتوماتیک
|
متشکل از یک PLC، کابینه کنترل و رابط انسان و ماشین برای کنترل تجهیزات و نمایش وضعیت.
|
|
سیستم جمع آوری تراشه
|
از یک سیستم جمع آوری پنوماتیک برای جمع آوری تراشه های فلزی تولید شده در طول فرآیند برش استفاده می کند.
|
روند عملیات به شرح زیر است:
- مرحله تغذیه: مواد اولیه به صورت دستی به منطقه نوار نقاله غلتکی تغذیه می شوند. دستگاه گیره جانبی به طور خودکار مواد را بست و به سمت برش اره هل می دهد.
- اره سر: طول سر به صورت دستی اندازه گیری و اره می شود. پس از اره کردن، سر برداشته می شود و اره کردن خودکار محصول نهایی آغاز می شود.
- مرحله تعیین موقعیت: مکانیسم تنظیم طول قطعه کار را به موقعیت طول تنظیم شده فشار می دهد و سیستم سروو موقعیت دقیق را کامل می کند.
- مرحله بستن: دستگاه های گیره پیش اره و پس اره به طور همزمان عمل می کنند تا قطعه کار را به طور پایدار فشار دهند.
- مرحله اره کردن: قاب اره با سرعت تغذیه تعیین شده پایین می آید و اره نواری با سرعت بالایی کار می کند تا برش کامل شود.
- مرحله عقب نشینی: گیره پیش اره کمی جمع می شود، قاب اره به سمت بالا حرکت می کند تا به حالت اولیه خود بازگردد و سیستم خنک کننده نوار اره به طور مداوم مه پاشیده می شود تا مواد خنک شود.
- مرحله تخلیه: محصولات نهایی و ضایعات به صورت دستی برای عملیات های بعدی جابجا می شوند.
- مرحله چرخه: سیستم به طور خودکار تعداد برش ها و طول مواد باقیمانده را تعیین می کند و به چرخه بعدی ادامه می دهد.
محصول نهایی در طول فرآیند اره به طور مداوم و خودکار عمل می کند و نیازی به دخالت دستی ندارد.
چرا ما را انتخاب کنید؟
HEINEDA یک شرکت پیشرو در صنعت داخلی است که به دلیل تیم تحقیق و توسعه پیشرفته، بالغ و مستقل خود شناخته شده است. ما طیف گستردهای از پیکربندیهای سیستم، از ماشینهای مستقل گرفته تا خطوط تولید کاملاً یکپارچه، از جمله ذخیرهسازی خودکار، ارهزنی بیلت، فرآیندهای حفاری و لایهبرداری برای مواد آلومینیومی و آهنی را ارائه میکنیم. همکاری نزدیک ما با شرکتهای برتر در سراسر جهان تضمین میکند که ما راهحلهای کاملاً متعادل و دقیقی را ارائه میکنیم که در برنامههای صنعتی بلندمدت اثبات شدهاند.
معرفی محصول
خدمات فنی و گارانتی
- فروشنده برای تجهیزات طرف قرارداد پشتیبانی فنی مادام العمر ارائه می دهد.
- مدت گارانتی محصول 12 ماه از تاریخ پذیرش و تحویل می باشد.
- در طول دوره گارانتی، در صورت مشاهده هرگونه مشکل کیفی (بازه های زمانی خاص برای مناطق خارج از سرزمین اصلی چین باید مورد مذاکره قرار گیرد): پاسخ ظرف 24 ساعت، اعزام پرسنل در محل ظرف 48 ساعت. خدمات
پرسنل تا زمانی که عیب برطرف نشود، سایت را ترک نخواهند کرد. ایرادات تجهیزات ظرف 7 روز پس از ورود برطرف می شود.
- در خارج از دوره گارانتی، فروشنده قطعات یدکی و پشتیبانی فنی را به صورت طولانی مدت ارائه می دهد و قطعات مصرفی را با قیمت تمام شده تامین می کند.
