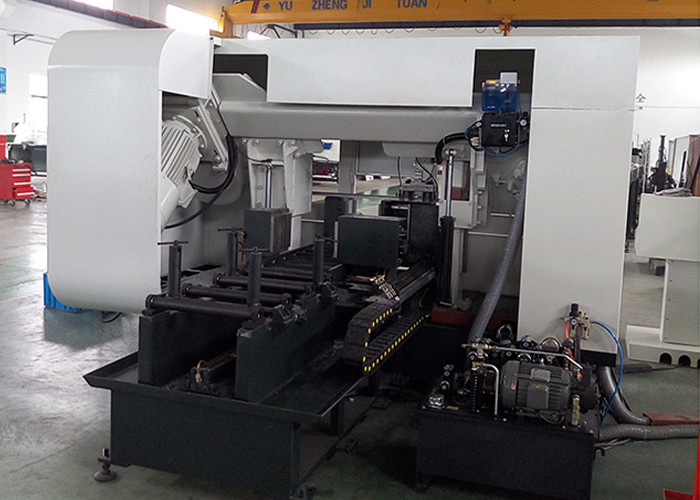

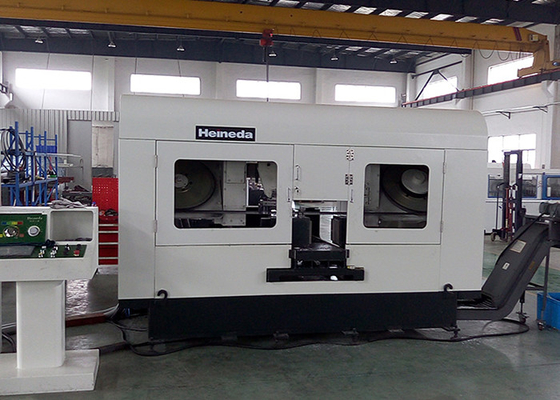

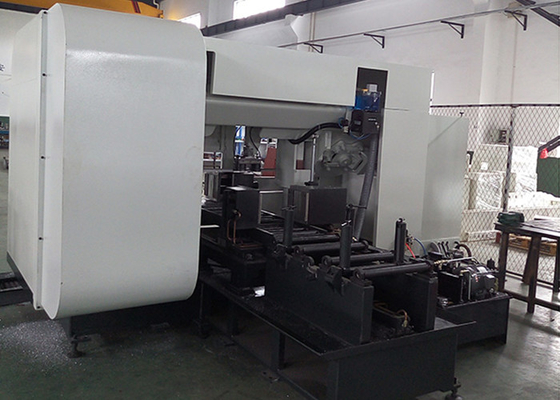

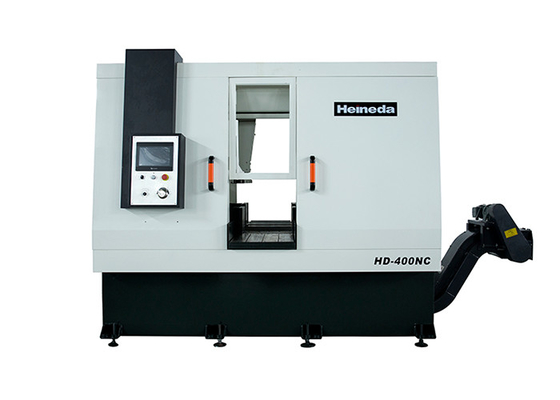

دستگاه اره نواری CNC با ضخامت 2 میلی متری Fast Speed ​​HD-400NC

میله گرد آلیاژ آلومینیوم HD-400NC اره نواری افقی با سرعت بالا



توضیحات محصول

ساختار دستگاه اره نواری شامل یک صندلی پایین است.بدنه تخت، ستون؛یک دستگاه هدایت کننده؛یک تیر اره و یک مکانیسم انتقال؛دستگاه کشش؛یک قاب تغذیه؛بستن قطعه کار؛سیستم انتقال هیدرولیک؛یک سیستم کنترل الکتریکی؛



عملکرد شش جزء اصلی دستگاه اره نواری افقی به شرح زیر است:

1. پایه.پایه دستگاه اره نواری به طور کلی ساختاری جعبه ای شکل است که با صفحات فولادی جوش داده شده است.تخت و ستون روی دستگاه اره ثابت می شود.حفره داخلی پایه ماشین اره دارای فضای زیادی است.طرف جعبه کنترل دکمه الکتریکی است، حفره مجهز به ایستگاه پمپ هیدرولیک، خط لوله هیدرولیک، سمت راست پمپ آب و مخزن مایع برش خنک کننده است.

2. تخت.تخت دستگاه اره نواری CNC از چدن ساخته شده و روی پایه ثابت می شود.ستون دستگاه اره نواری از یک ستون بزرگ و کوچک تشکیل شده است.ستون دایره ای بزرگ به عنوان ریل راهنمای قاب اره برای پشتیبانی از حرکت بالا و پایین تیر اره و اطمینان از هدایت دقیق استفاده می شود.ستون کوچک یک تابع کمکی است.به طوری که از اره کردن معمولی تیغه اره نواری اطمینان حاصل شود.

3. دستگاه راهنمای تیغه اره.دستگاه راهنمای تیغه اره نواری نصب شده بر روی صفحه تکیه گاه تیر اره از بازوهای راهنمای چپ و راست و سر راهنما تشکیل شده است و هر دو بازوی راهنمای چپ و راست می توانند در امتداد دم کبوتر حرکت کنند.



اصل کار
به صورت دستی از جرثقیل استفاده کنید تا محور را در قاب بلندکننده و متحرک بالا ببرید، سیلندر بالابر قاب بلندکننده و متحرک مواد را بلند کنید، قطعه کار را کمی بلند کنید، چرخ دستی را بچرخانید تا محور را به چپ و راست حرکت دهید، طول را تنظیم کنید و اندازه محور به موقعیت صحیح اره کردن، و موقعیت اره را پیدا کنید.پس از مثبت، سیلندر پرکننده مواد بالابر و متحرک پایین می‌آید، گیره‌های V شکل چپ و راست در مرکز و گیره قرار می‌گیرند، ماشین اره به سمت موقعیت اره پیشروی می‌کند و قاب اره به سرعت پایین می‌آید.پس از اتمام کار اره، قاب اره به سرعت بالا می رود، ماشین اره عقب می نشیند، زه های V شکل چپ و راست آزاد می شوند، محورها روی قاب بالابر و متحرک قرار می گیرند و پس از بلند شدن دستی مواد، ماده دوم. به چرخه بعدی منتقل می شودله



1.1 نام تجهیزات

میله گرد HD-400NC واحد اره افقی زیگزا با سرعت بالا

1.2 استفاده از دستگاه

عمدتا برای کشت شمش آلومینیوم و آلیاژ آلومینیوم استفاده می شود.

1.3 انواع محصولات اره و مشخصات

● نوع آلیاژ: آلیاژ آلومینیوم سری 1 ××× -7 ×××

1.4 ویژگی های اصلی واحد اره

مصرف مواد کمتر / راندمان اره بالا / هزینه های عملیاتی کم / حفاظت ایمنی محدوده کامل / صرفه جویی در انرژی.حفاظت از محیط زیست

1.5 مورد نیاز رسانه انرژی و مصرف

● شرایط رسانه انرژی

برق: برق متناوب سه فاز

ولتاژ: AC380V ± 10%

فرکانس: 2 ± 50 هرتز

● هوای فشرده: هوای فشرده صنعتی عمومی

فشار هوا: 0.4 مگاپاسکال ~ 0.6 مگاپاسکال (خود نقطه دسترسی منبع هوا دارای فیلتر تنظیم فشار است)

ترافیک هوایی: ≥ 3 متر³/ ساعت

کیفیت هوا: فیلتراسیون و خشک کردن

● الزامات محیطی عملیات تجهیزات

بالاترین دمای محیط: 45 درجه سانتیگراد

حداقل دمای محیط: -10 درجه سانتیگراد

رطوبت نسبی: <67٪

● مصرف انرژی و رسانه (مصرف انرژی و رسانه در طول عملیات عادی تجهیزات در جدول 2-1 نشان داده شده است)

جدول 2-1 مصرف انرژی و رسانه محاسبه شده توسط تئوری

شماره سریال	شرح پروژه	واحد	مصرف	استفاده کنید	توجه داشته باشید
1	برق	KWH	40	منبع تغذیه	AC 380V 50Hz
2	هوای فشرده	M3/h	3	اره با خنک کننده زاویه ای و برش آلومینیوم	به طور کلی هوای فشرده
3	روغن خنک کننده	ML / H	40	خنک کننده نوار اره	روغن خنک کننده Accu-lube



پارامترهای فنی اصلی تجهیزات



شماره سریال	حداکثر توانایی اره کردن	400 (میلی متر)
1	قطر اره	φ700 x 2 گرد (میلی متر)
2	سرعت را دید	500 ~ 2000 متر در دقیقه (سرعت فرکانس متغیر)
3	سرعت تغذیه اره	100 ~ 2000 میلی متر در دقیقه (تنظیم با توجه به مواد و مشخصات اره)
4	اندازه نوار اره میلی متر	7050 لیتر × 34 وات × 1.1 تن (اره آلیاژی سخت)
5	ضخامت برش میلی متر	≤ 2
6	شیب را بگیرید	≤0.5 درجه
7	دقت تثبیت طول میلی متر	± 1
8	اره به میلی متر مسطح نیست	<± 0.5
9	اره نوار زندگی m2	50-150
10	زبری سطح اره میکرومتر	≤ 50
11	سرعت برش سانتی متر2/ دقیقه	500 ~ 1500 (واحد راندمان برش، سطح مقطع برش در واحد زمان)
12	شاخص نویز	≤ 85dB
13	نوع نوار اره	کشش هیدرولیک تک خوابیده / ریلکسیشن
14	حالت درج	درایو هیدرولیک
15	پاراگراف کاری ارتفاع زمین	770 میلی متر



استاندارد اجرای تجهیزات

شرایط فنی عمومی برش فلز GB / T 9061-2006

شرایط فنی عمومی برای جوشکاری برش فلز JB / T 9873-1999

تخت اره نواری افقی قسمت 2 پارامترهای JBT4318.2-2002

تست دقت تخت اره نواری افقی قسمت 3 JBT4318.3-2002

بستر اره نواری افقی قسمت 4 شرایط فنی JBT4318.4-2002

شرایط فنی عمومی برای سیستم هیدرولیک برش فلز JB / T10051-1999

ماشین آلات صنعتی و تجهیزات الکتریکی قسمت اول شرایط فنی عمومی GB/T 5226.1

حفاظت ایمنی ماشین GB 16454

سیستم برق GB 5226.1

تجهیزات همه اجزاء و ابزارهای مختلف ابزارهای مختلف همه واحدهای (Si) واحد هستند.اجزای اصلی تجهیزات شامل دستگاه های مکانیکی، الکتریکی و الکترونیکی هستند، تضمین های امنیتی قابل اعتماد برای جلوگیری از آسیب به خطا یا حوادث تصادفی.



ترکیب دستگاه و توضیحات مشخصه

شرایط فنی عمومی برش فلز GB / T 9061-2006

شرایط فنی عمومی برای جوشکاری برش فلز JB / T 9873-1999

تخت اره نواری افقی قسمت 2 پارامترهای JBT4318.2-2002

تست دقت تخت اره نواری افقی قسمت 3 JBT4318.3-2002

بستر اره نواری افقی قسمت 4 شرایط فنی JBT4318.4-2002

شرایط فنی عمومی برای سیستم هیدرولیک برش فلز JB / T10051-1999

ماشین آلات صنعتی و تجهیزات الکتریکی قسمت اول شرایط فنی عمومی GB/T 5226.1

حفاظت ایمنی ماشین GB 16454

سیستم برق GB 5226.1

تجهیزات همه اجزاء و ابزارهای مختلف ابزارهای مختلف همه واحدهای (Si) واحد هستند.اجزای اصلی تجهیزات شامل دستگاه های مکانیکی، الکتریکی و الکترونیکی هستند، تضمین های امنیتی قابل اعتماد برای جلوگیری از آسیب به خطا یا حوادث تصادفی.





ترکیب دستگاه و توضیحات مشخصه

مشخصات ترکیب تجهیزات:

این تجهیزات از اره نواری اره، سیستم هیدرولیک، دستگاه روان کننده خنک کننده نوار اره، دستگاه انتقال تراشه، سپر ایمنی، سیستم کنترل الکتریکی و اتوماسیون و موارد مشابه تشکیل شده است.

3.1 ماشین اره اره

● اره تسمه ای از پایه، اره، چرخ اره، قسمت انتقال، سیستم تغذیه، قسمت بستر، مکانیزم کشش نوار، بازو و مکانیزم چرخ راهنمای چپ و راست تشکیل شده است.

● قسمت پایه و اره: تیغه با ورق فولادی جوش داده شده و عمل آوری شده و دوباره به آتش می رسد.عملیات سندبلاست سطحی، ماشینکاری دقیق، طراحی ساختار خوب، ظاهر زیبا؛

● قسمت چرخ اره: از ورق آلومینیوم سخت وارداتی (7075-T61) ساخته شده و تمام شده است و لبه آن از لاستیک ولکانیزه کیسه ای عبور داده می شود.این می تواند سر و صدای عملیات را کاهش دهد.چرخ اره با یک اصلاح تعادل روان کار می کند، چرخش نرم و عمر طولانی دارد.

● بخش انتقال: توسط موتور متغیر Datong هدایت می شود، توسط ساختار قرقره همزمان، نیرو به قرقره فعال منتقل می شود و تسمه اره با سرعت بالا کار می کند.راندمان انتقال بالا و پایدار است.سرعت 500-2000 متر در دقیقه است، محدوده سرعت بزرگ است و می توان آن را با برش اره از انواع درجه های آلیاژ آلومینیوم سازگار کرد.

● سیستم تغذیه: سیستم تغذیه با فشار هیدرولیک هدایت می شود و سرعت تغذیه 0-2 متر در دقیقه، تنظیم سرعت بدون پله است.

● برآمدگی اره: از ستون شیب مضاعف و ساختار لغزشی خطی به عنوان مدار بالابر، هدایت دو رشته ای در سمت درایو نوار اره استفاده کنید، و سمت سفت کننده نوار اره از یک راهنمای تک رشته ای استفاده کنید.اسلاید خطی HGW45 / HGW35 است.

● قسمت تخت: میز تخت از HT300 ساخته شده است.علاوه بر پشتیبانی کافی برای اره مواد، مجموعه ای از گیره های هیدرولیک برای مجموعه ای از موقعیت های ثابت نیز وجود دارد، در نتیجه حرکت مواد اره را برای اطمینان از پایداری اره تعیین می کند.

● مکانیسم کشش اره: مکانیسم کشش اره با رانندگی هیدرولیک، با استفاده از فشار سنج اتصال الکتریکی برای نمایش مقدار کشش و داشتن محافظ نوار شکسته هدایت می شود.

● دستگاه هدایت نوار اره: از گروه چپ و راست راهنمای نوار اره استفاده کنید.هر گروه از چرخ راهنما به 4 غلتک راهنمای قابل تنظیم متصل شده است، مواد چرخ از فولاد ساختاری آلیاژی (15CrMo)، کوئنچ سطحی کربناته، سختی 50-55 hrc ساخته شده است، به خوبی مقاوم در برابر سایش است، و بخش نوار با سنگ زنی درمان می شود. دقت راهنما علاوه بر این، یک حلقه فولادی تنگستن در پشت اره وجود دارد که می تواند پشتیبانی کافی از نوار اره در حین اره کردن داشته باشد و می تواند کارایی ارتعاش نوار اره را کاهش دهد.وسیله راهنما بر روی بازوی ثابت نصب شده است و بازوی متحرک که برای تنظیم ساختار طراحی شده است، ارتش ثابت به صورت یکپارچه طراحی شده است که بر روی نوار لغزنده نصب شده است، به طوری که 2 ستون زیر پایه و بازوی ارتش ثابت متصل می شوند. ساختار قاب پایدار را برای ایجاد پشتیبانی کافی برای اطمینان از اینکه اره به طور مکرر در حال کاهش است و می تواند لرزش را کاهش دهد، ایجاد کنید.

● سیستم تغذیه تمام اتوماتیک: دستگاه اره فرم تمام اتوماتیک با بستر تغذیه، با 1 گروه گیره هیدرولیک بر روی بستر تغذیه، پس از تغذیه، مواد گیره پد، توسط سیلندر هیدرولیک که گیره تغذیه را در مسیر خود هدایت می کند، عملکرد تغذیه و می تواند چندین بار تغذیه شده است.مزیت این است که تثبیت تمام اتوماتیک کنترل نشده است و نیازی به مداخله دستی نیست.دقت ناقص ± 1 میلی متر.

3.2 سیستم هیدرولیک

● شیء سرویس: نوار اره کشش یافته، اره به داخل، گیره، مکانیزم تغذیه خودکار است.

● ویژگی های اصلی:

ایستگاه پمپ مستقل، کنترل مرکزی شیر برقی.

علاوه بر اتصال شلنگ، لوله فولادی متصل می شود و افت فشار به طور موثر کاهش می یابد.

● پارامترهای فنی اصلی:

فشار سیستم 7MPa

فشار کاری 5-6MPa

روغن هیدرولیک ضد آسیاب ISO46 متوسط ​​کار

دمای کار 10 درجه سانتی گراد -55 درجه سانتی گراد

کولر بادی حالت خنک کننده

نویز ≤80dB

3.3 دستگاه روانکاری خنک کننده نوار اره

● اتخاذ یک دستگاه خنک کننده آئروسلیک نوع گاز.

● عمدتاً از مخازن نفت، پمپ های هوا، کنترل کننده های پالس، نازل ها، شیرهای برقی و مانند آن تشکیل شده است.

● پس از هدایت دستگاه توسط هوای فشرده، پس از مخلوط کردن هوا و روغن خنک کننده، پاشش قسمت دندانه ای تسمه اره، ساخت سطح سطح برای تولید فیلم روغن، توزیع سریع گرمای تولید شده در حین برش و در نتیجه اطمینان از راندمان بالا. و سطح دقت بالا.

2 ویژگی: اسپری یکنواخت، اثر خنک کننده خوب، بهبود عملکرد اره

عمر مفید تیغه اره را افزایش دهید

صافی سطح اره را بهبود بخشید

ساییدگی سیستم تراشه را کاهش دهید

روغن خنک کننده یک استخراج گیاهی، غیر سمی و بی ضرر است

دستگاه انتقال تراشه 3.4

● داخل ماشین اره از یک لغزنده برای برداشتن آلومینیوم و لغزش به سمت بالابر استفاده می کند.

● ناحیه اره از هدایت و محافظ ورق فلز استفاده می کند و آلومینیوم خرد شده اره ها به آن معرفی می شود.

3.5 حفاظت ایمنی

● حفاظت یکپارچه، جلوگیری از خردکن های آلومینیومی و آلودگی پاشش غبار روغن.

● یک درب تعمیر و نگهداری قبل و بعد از سپر وجود دارد که برای نگهداری روزانه و تعویض تسمه اره مناسب است.تمام سوئیچ های محدود نصب درب تعمیر و نگهداری، درب تمام منابع تغذیه خروجی PLC را باز می کند.در همان زمان، سیگنال هشدار بر روی صفحه لمسی و مربوط به سوئیچ مربوطه نمایش داده می شود.

3.6 سیستم کنترل برق و اتوماسیون

● کابینت کنترل الکتریکی روی زمین، بار مستقل و دکمه تایید توقف فوری

● برق کابینت کنترل AC: 380 ولت / 50 هرتز سه فاز 4 خط DC: 24 ولت

● استفاده از کنترل کننده قابل برنامه ریزی (PLC) برای انجام کنترل فرآیند و رابط انسانی قابل برنامه ریزی (HMI) برای ورودی پارامتر فرآیند تولید، رابط انسان و ماشین دارای تنظیمات پارامتر، نمایش داده ها، حفاظت از رمز عبور داده های مهم، هشدار خطا، نمایش خطا، ویژگی های تشخیص عیب است.

● دستگاه دارای عملکردهای کنترل دستی و اتوماتیک است.

● دکمه دیسک عامل دستگاه از دکمه اشنایدر، ضد آب، ضد گرد و غبار استفاده می کند، با این تفاوت که دستورالعمل نمادین وجود دارد و به صورت رنگی نمایش داده می شود.

● پورت ارتباطی کامپیوتر رزرو شده.

● طراحی جداسازی با جعبه کنترل الکتریکی (ضد آب)

7.5 محیط کاری تجهیزات: برای پایداری طولانی مدت در محیط کاری زیر به ماشین ابزار نیاز دارد.

7.5.1 قدرت: AC380V ± 10%، 50Hz ± 1Hz.

7.5.2 دمای محیط: 5 ~ 40 درجه سانتی گراد.

7.5.3 رطوبت نسبی: <85%.

7.5.4 فشار هوای فشرده: 0.5 ~ 0.8 مگاپاسکال.

7.6 امنیت تجهیزات

7.17.1 تجهیزات باید دارای حفاظت اضافه بار، وسایل حفاظت فردی و دکمه های خاموش شدن اضطراری باشد.

7.17.2 تجهیزات باید بیش از 16 ساعت بدون خرابی در دسترس باشند.
