| شاخص نویز: | ≤ 85dB | امکانات: | بهره وری بزرگ از اره کشی |
|---|---|---|---|
| زبری سطح اره میکرومتر: | ≤ 50 | پاراگراف کاری ارتفاع زمین: | 770 میلی متر |
| عمر نوار اره m2: | 50-150 | استفاده از دستگاه: | برداشت آلیاژهای آلومینیوم |
| برجسته کردن: | اره باند افقی cnc با کارایی بالا,اره تراش افقی 770mm cnc,مصرف مواد کم ماشین تراش CNC,770mm cnc horizontal band saw,low material consumption cnc bandsaw machine |
||
ماشین تراش باند افقی با سرعت بالا مواد کمتری مصرف می کند
ویژگی های عملکرد دستگاه ابزار
1. این ماشین می تواند بیلقه های مختلف آلومینیوم و میله آلومینیوم را می بیند. این مزایای سرعت بالا، بهره وری بالا و دقت برش workpiece بالا را دارد.
2. آن را مزایای آشکار مانند عملیات آسان و نگهداری، عملکرد قابل اعتماد، صرفه جویی در انرژی و مواد،و به طور گسترده ای در صنایع ساخت و نگهداری ماشین آلات استفاده می شود.
3ساختار ستون دوگانه برای اطمینان از دقت هدایت، تراشیدن پایدار و قابل اعتماد.
4. فک ها به صورت هیدرولیکی قفل می شوند ، که برای قفل کردن مواد مناسب است ، مناسب برای برش مواد قالب است.
5مکانیسم انتقال ماشین تراش باند با دقت متعادل و اصلاح شده است تا لرزش را کاهش دهد تا اطمینان حاصل شود که کمربند تراش آسان نیست برای شکستن و کشیدن دندان ها.
نام تجهیزات

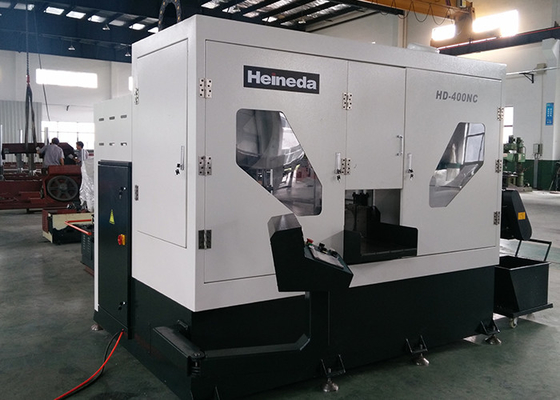

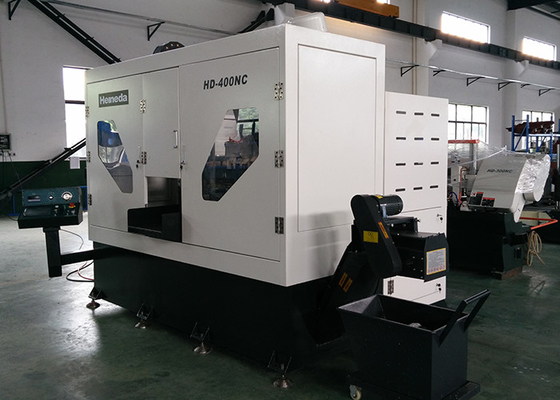

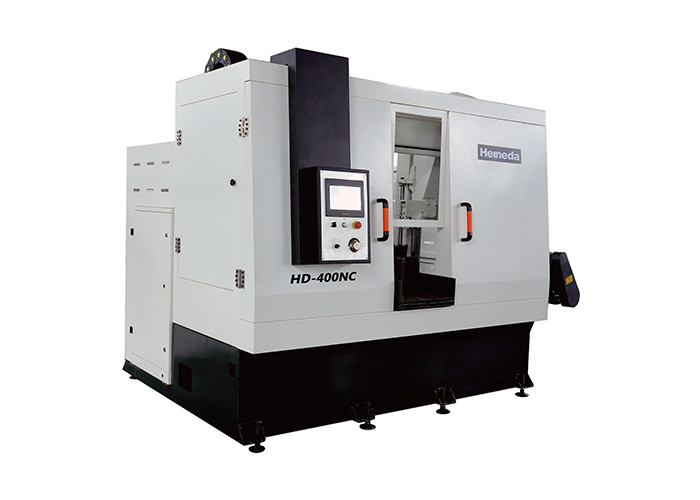

HD-400NC قطب گرد واحد تراش زگزا افقی با سرعت بالا
الزامات و مصرف رسانه های انرژی
● شرایط رسانه های انرژی
قدرت: قدرت سه فاز AC
ولتاژ: AC380V ± 10%
فرکانس: 50 هرتز ± 2٪
● هوا فشرده: هوا فشرده عمومی صنعتی
فشار هوا: 0.4 MPa ~ 0.6 MPa (خود دستگاه نقطه دسترسی منبع هوا دارای فیلتر تنظیم فشار است)
ترافیک هوایی: ≥ 3 متر3/ h
کیفیت هوا: فیلتر و خشک کردن
● الزامات محیط عملیاتی تجهیزات
بالاترین دمای محیط: 45 درجه سانتیگراد
حداقل دمای محیط: -10 °C
رطوبت نسبی: <67%
● مصرف انرژی و رسانه ها (استفاده انرژی و رسانه ها در طول کار عادی تجهیزات در جدول 2-1 نشان داده شده است)
جدول ۲-۱ مصرف انرژی و رسانه بر اساس نظریه
| شماره سریال | شرح پروژه | واحد | مصرف | استفاده | یادداشت |
| 1 | برق | KWH | 40 | منبع برق | AC 380V 50Hz |
| 2 | هوا فشرده | م3 / ساعت | 3 | نردبان با خنک سازی زاویه ای و خرد کردن آلومینیوم | هوای فشرده به طور کلی |
| 3 | روغن خنک کننده | ML / H | 40 | نوار خنک کننده | روغن خنک کننده آکو-لوب |
1.1 استفاده از دستگاه
به طور عمده برای کشت لیوان های آلومینیوم و آلیاژ آلومینیوم استفاده می شود.
1.2مجموعه و مشخصات محصولات میخ
● نوع آلیاژ: آلیاژ آلومینیوم سری 1 × × -7 × × ×
1.3خصوصیات اصلی واحد اره کشی
مصرف مواد کمتر / بهره وری درخشش بالا / هزینه های عملیاتی پایین / حفاظت از ایمنی طیف گسترده ای / صرفه جویی در انرژی. حفاظت از محیط زیست
پارامترهای فنی اصلی تجهیزات
| شماره سریال | حداکثر توانایی بریسیدن | 400 (ملی متر) |
| 1 | قطر پل | φ700 x 2 دور (ملی متر) |
| 2 | سرعت نردبان | 500 ~ 2000 m / min (سرعت فرکانس متغیر) |
| 3 | سرعت تغذیه از چنگال | 100 ~ 2000mm / min (بر اساس مواد و مشخصات نورد تنظیم شده) |
| 4 | اندازه نوار میله ای | 7050L × 34W × 1.1t (برگه آلیاژ سخت) |
| 5 | ضخامت برش mm | ≤ 2 |
| 6 | از تپه برو |
≤0.5 ° |
| 7 | دقت ثابت کردن طول در میلی متر | ± 1 |
| 8 | تراش صاف نیست mm | <± 0.5 |
| 9 | مدت عمر نوار میخ2 | 50 تا 150 |
| 10 | خشکی سطح میله در μm | ≤ 50 |
| 11 | سرعت برش cm2/ دقیقه | 500 ~ 1500 (یک واحد بهره وری برش، منطقه برش در طول یک واحد زمان) |
| 12 | شاخص سر و صدا | ≤ 85dB |
| 13 | نوع نوار نورد | یک تنش دهنده هیدرولیک دراز / آرامش |
| 14 | حالت ورودی | محرک هیدرولیک |
| 15 | بخش کاری ارتفاع زمین | ۷۷۰ میلی متر |
استاندارد اجرای تجهیزات
شرایط فنی کلی برش فلز GB / T 9061-2006
شرایط فنی کلی برای جوش برش فلز JB / T 9873-1999
بستر تراشیدی افقی بخش دوم پارامترهای JBT4318.2-2002
تست دقت بستر تراشه افقی بخش سوم JBT4318.3-2002
بستر تراشیدی افقی بخش 4 شرایط فنی JBT4318.4-2002
شرایط فنی کلی برای سیستم هیدرولیک برش فلز JB / T10051-1999
ماشین آلات صنعتی و تجهیزات الکتریکی، بخش اول شرایط فنی عمومی GB / T 5226.1
حفاظت از ایمنی ماشین GB 16454
سیستم الکتریکی GB 52261
تجهیزات تمام اجزای مختلف و ابزارهای مختلف ابزارهای مختلف همه واحدهای واحد (Si) هستند. اجزای اصلی تجهیزات شامل دستگاه های مکانیکی، الکتریکی و الکترونیکی هستند.تضمین های امنیتی قابل اعتماد برای جلوگیری از آسیب ناشی از اشتباهات یا حوادث تصادفی.
ترکیب دستگاه و مشخصات آن
شرایط فنی کلی برش فلز GB / T 9061-2006
شرایط فنی کلی برای جوش برش فلز JB / T 9873-1999
بستر تراشیدی افقی بخش دوم پارامترهای JBT4318.2-2002
تست دقت بستر تراشه افقی بخش سوم JBT4318.3-2002
بستر تراشیدی افقی بخش 4 شرایط فنی JBT4318.4-2002
شرایط فنی کلی برای سیستم هیدرولیک برش فلز JB / T10051-1999
ماشین آلات صنعتی و تجهیزات الکتریکی، بخش اول شرایط فنی عمومی GB / T 5226.1
حفاظت از ایمنی ماشین GB 16454
سیستم الکتریکی GB 52261
تجهیزات تمام اجزای مختلف و ابزارهای مختلف ابزارهای مختلف همه واحدهای واحد (Si) هستند. اجزای اصلی تجهیزات شامل دستگاه های مکانیکی، الکتریکی و الکترونیکی هستند.تضمین های امنیتی قابل اعتماد برای جلوگیری از آسیب ناشی از اشتباهات یا حوادث تصادفی.
ترکیب دستگاه و مشخصات آن
مشخصات ترکیب تجهیزات:
این تجهیزات از یک نردبان نوار برقی، سیستم هیدرولیکی، یک دستگاه روان کننده خنک کننده نوار برقی، یک دستگاه انتقال تراشه، یک سپر ایمنی، یک سیستم کنترل الکتریکی و اتوماسیون تشکیل شده است.و مانند آن.
3.1 ماشین تراش بریده شده
● اره کمربند از یک پایه، یک اره، یک چرخ اره، یک بخش انتقال، یک سیستم تغذیه، یک بخش بستر، یک مکانیسم کشش نوار، یک بازو و مکانیسم های چرخ راهنمایی چپ و راست تشکیل شده است.
● پایه و بخش میخ: تیغه جوش داده شده و با یک ورق فولادی درمان می شود و به آتش باز می گردد.ظاهر زيبا;
● بخش چرخ میخ: از صفحه آلومینیوم سخت وارداتی (7075-T61) ساخته شده و به پایان رسیده است و دوار از طریق یک کیسه لاستیک ولکان شده عبور می کند. این می تواند صدای کار را کاهش دهد.چرخ نردبان با یک اصلاح تعادل صاف در حال اجرا است، به آرامی و طول عمر می چرخد.
● بخش انتقال: توسط موتور متغیر داتونگ ، توسط ساختار چرخ دنده هم زمان ، قدرت به چرخ دنده فعال منتقل می شود و کمربند نردبان کار با سرعت بالا است.بهره وری انتقال بالا و پایدار است. سرعت 500-2000m / min است، محدوده سرعت بزرگ است، و می تواند به برش تراشیده از انواع درجه های آلیاژ آلومینیوم سازگار؛
● سیستم تغذیه: سیستم تغذیه توسط فشار هیدرولیکی هدایت می شود و سرعت تغذیه 0-2 m / min ، تنظیم سرعت بدون گام است.
● بلند شدن نوار: از ستون دو طرفه و ساختار اسلایدی خطی به عنوان مدار بلند کننده استفاده کنید، هدایت دو رشته ای در سمت محرک نوار نردبان، و سمت کشش نوار نردبان یک رشته راهنما را اتخاذ می کند.اسلاید خطی HGW45 / HGW35 است.
● بخش تخت خواب: میز تخت خواب از HT300 ساخته شده است. علاوه بر ارائه پشتیبانی کافی برای اره مواد، همچنین مجموعه ای از کلیمپ های هیدرولیکی برای مجموعه ای از موقعیت های ثابت وجود دارد،در نتیجه تعیین ضربه مواد میخ برای اطمینان از ثبات میخ.
● مکانیسم کشش میخ: مکانیسم کشش میخ توسط راننده هیدرولیک هدایت می شود، با استفاده از فشار سنج اتصال الکتریکی برای نمایش ارزش کشش و دارای یک حفاظت باند شکسته است.
● دستگاه راهنمای نوار میخ: از گروه چپ و راست راهنمای نوار میخ استفاده کنید. هر گروه از چرخ راهنمای متصل به 4 رول راهنمای تنظیم شده، مواد چرخ از فولاد ساختاری آلیاژ (15CrMo) ساخته شده است،خاموش کردن کربوریزه سطح، سختی 50-55 ساعت است، به خوبی مقاوم در برابر فرسایش، و بخش نوار با آسیاب درمان می شود، اطمینان از دقت راهنمای علاوه بر این، یک حلقه فولاد ولفرام در پشت پل،که می تواند پشتیبانی کافی از نوار میخ را در هنگام میخ زدن فراهم کند، و می تواند اثربخشی ارتعاش نوار نردبان را کاهش دهد. ابزار راهنما بر روی بازوی ثابت و بازوی متحرک نصب شده است، طراحی شده برای تنظیم ساختار، ارتش ثابت به عنوان یک جزء طراحی شده است،بر روی اسلایدر نصب شده است، به طوری که 2 ستون زیر پایه و بازوی ارتش ثابت متصل می شوند،شکل پایدار ساختار قاب برای ارائه پشتیبانی کافی برای اطمینان از اینکه اره اغلب کاهش می یابد و می تواند ارتعاش را کاهش دهد.
● سیستم تغذیه کاملا اتوماتیک: ماشین تراش کاملا اتوماتیک با تخت تغذیه، با 1 گروه از کلیمپ های هیدرولیک در تخت تغذیه، پس از تغذیه، مواد کلیمپ پد،توسط سیلندر هیدرولیک راننده کلیمپ تغذیه در مسیر خود را عملکرد تغذیه و می تواند چندین بار تغذیه شودمزیت این است که ثابت کردن کاملا خودکار بدون کنترل است، نیازی به مداخله دستی نیست. دقت معیوب ± 1 میلی متر.
3.2 سیستم هیدرولیک
● هدف سرویس: نوار میخ را به شدت فشار می دهد، میخ را به داخل میگساند، میخ را میبندد، مکانیسم تغذیه اتوماتیک.
● ویژگی های اصلی:
ایستگاه پمپ مستقل، کنترل فانوس سولنویدی متمرکز.
علاوه بر اتصال لوله، لوله فولادی متصل می شود و از دست دادن فشار به طور موثر کاهش می یابد.
● پارامترهای فنی اصلی:
فشار سیستم 7MPa
فشار کاری 5-6MPa
محیط کاری روغن هیدرولیک ضد آسیاب ISO46
دمای کار 10 °C -55 °C
حالت خنک کننده کولر باد
سر و صدا ≤80dB
3.3 دستگاه روان کننده ی خنک کننده ی نوار تراش
● استفاده از دستگاه خنک کننده گاز
● این دستگاه عمدتاً از مخازن روغن، پمپ های هوا، کنترل کننده های نبض، نوزل ها، شیرهای سولنویدی و غیره تشکیل شده است.
● بعد از آن که دستگاه با هوا فشرده حرکت می کند، پس از مخلوط کردن هوا و روغن خنک کننده، اسپری قسمت دندون نرده از کمربند نرده، سطح سطح را برای تولید فیلم روغن،به سرعت گرمای تولید شده در طول برش را توزیع کنید، در نتیجه اطمینان از بهره وری بالا و سطح دقت بالا.
2 ویژگی ها: اسپری یکنواخت، اثر خنک کننده خوب، بهبود عملکرد نردبان
بهبود عمر مفید تیغه اره
بهبود هموار بودن سطح میخ
کاهش فرسایش سیستم تراشه
روغن خنک کننده یک استخراج گیاهی است، غیر سمی و بی ضرر
3.4 دستگاه انتقال تراشه
● داخل دستگاه اره زنی از یک اسلایدر برای گرفتن آلومینیوم استفاده می کند و به سمت آسانسور حرکت می کند.
● در ناحیه اره زدن از صفحه ی فلزی برای هدایت و محافظت استفاده می شود و آلومینیوم خرد شده از اره ها به داخل اره وارد می شود.
3.5 حفاظت از ایمنی
● حفاظت کامل، جلوگیری از آلودگی هلیکوپترهای آلومینیومی و لکه های دود روغن.
● یک درب نگهداری در مقابل و بعد از سپر وجود دارد، که برای نگهداری روزانه و تعویض کمربند نردبان مناسب است.درب تمام منابع برق خروجی PLC را باز می کنددر عین حال، سیگنال هشدار در صفحه لمسی و مربوط به سوئیچ مربوطه نمایش داده می شود.
3.6 سیستم کنترل الکتریکی و اتوماسیون
● کابینت کنترل الکتریکی ایستاده روی زمین، بارگذاری مستقل و دکمه تأیید توقف فوری
● قدرت کابینت کنترل AC: 380V / 50Hz سه فاز 4 خط DC: 24V
● با استفاده از کنترل کننده قابل برنامه ریزی (PLC) برای انجام کنترل فرآیند و رابط انسان قابل برنامه ریزی (HMI) برای ورودی پارامتر فرآیند تولید، رابط انسان-ماشین دارای تنظیمات پارامتر است.نمایش داده ها، حفاظت از داده های مهم با رمز عبور، آژیر خطا، نمایش خطا، تشخیص مشکل ویژگی ها.
● دستگاه دارای عملکرد کنترل دستی و خودکار است.
● دکمه دیسک کار دستگاه از دکمه شنایدر استفاده می کند، ضد آب، ضد گرد و غبار، به جز اینکه دستورالعمل های نمادین وجود دارد و به رنگ نشان داده شده است.
● پورت مخابراتی کامپیوتری
● طراحی جداسازی با جعبه کنترل الکتریکی (بر ضد آب)
7.5 محیط کار تجهیزات: نیاز به ماشین آلات ابزار برای ثبات طولانی مدت در محیط کار زیر دارد.
7.5.1 قدرت: AC380V ± 10٪، 50Hz ± 1 Hz.
7.5.2 دمای محیط: 5 ~ 40 درجه سانتیگراد
7.5.3 رطوبت نسبی: <85٪
7.5.4 فشار هوا فشرده: 0.5 ~ 0.8 MPa
7.6 امنیت تجهیزات
7.17.1 تجهیزات باید دارای محافظت از بیش از حد، دستگاه های حفاظت شخصی و دکمه های خاموش کردن اضطراری باشند.
7.17.2 تجهیزات باید بیش از 16 ساعت بدون خرابی در دسترس باشند.
