جزئیات محصول:
پرداخت:
|
| موتور تغذیه اتوماتیک: | AC 3kw | ولتاژ: | 380 ولت / 50 هرتز |
|---|---|---|---|
| قطر اره استراست: | Ø460mm | سرعت اره اصلی: | 4000 دور در دقیقه |
| سرعت پیشروی: | سریع 9 متر در دقیقه | مدل: | HL-12BNC |
| برجسته کردن: | ماشین برش صفحه آلومینیومی بر روی پروفایل,ماشین برش صفحه آلومینیوم اتوماتیک,ماشین برش صفحه آلومینیوم بر روی پروفایل,aluminum plate cutting machine automatic,profile sawing aluminium plate cutting machine |
||

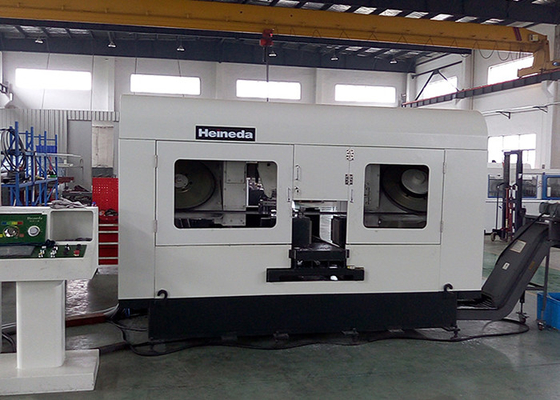

HL-12BNC ماشین تراش پروفایل ماشین برش خودکار صفحه آلومینیوم
ویژگی های مکانیکی
▲ صفحه نمایش کار با سبک لمسی:
1صفحه نمایش 10 اینچی
2در غیر این صورت می توان چندین مجموعه از میز کار را تنظیم کرد که برای انتقال آسان است.
3. تابع ورودی راهنما
4. عملکرد خود تشخیص خطا
▲ صندلی کلپ کاری:
1ریل بستر دو طرفه کلیمپ کار از بیم فولاد جوشکاری تشکیل شده استو دنده و درایو طواف با یک دنده و یک درایو ردیف دندان در حالی که پوشش یک ریل کروم سخت و طرف دیگر پوشش داده می شود، و لوله مغناطیسی به درجه دقیقی در نسبت دو برابر می رسد. با کاهش و 2 kW دقت موتور سرو روزانه و موقعیت سریع درایو، حداکثر سرعت به 6 متر در دقیقه می رسد.
▲ ساختار پرتو فشار:
1. اتخاذ یکپارچه ساختار پرتو فشار، نوار دنده و مطابقت استوانه، به طور یکنواخت رانندگی پرتو رول، و فشار به طور یکنواخت در هر دو طرف از خط مرکز برش توزیع می شود،و نوار در پایین پرتگاه فشار نصب شده است تا از فشار جلوگیری شود، فشار روی سطح کار آسیب دیده، اطمینان از کیفیت برش دقیق.
▲ تراش:
1. راه آهن های اسلاید خطی موازی بالا و پایین را اتخاذ کنید ، به طور موثر قفل شدن حرکت اره را کاهش دهید ، سلسله حرکت عظیم را افزایش دهید ،و به طور موثر کاهش تکان تغییر حرکت برای دستیابی به بهترین دقت خط برش.
2. موتور نردبان اصلی 20HP (15 kW) ، اسکوتر غول پیکر از یک موتور فرکانس متغیر 2HP (1.5 kW) با کاهش سرعت و چرخش دقیق دندانهای ردیف حرکت، نردبان اصلی با سیلندر روغن استفاده می کند،پس اره قوي تر است، اجتناب از زنجیره ای سنتی درایو کامیون دیده، فشرده سازی، و غیره تولید شده است.
3. تراشیدن برش موقعیت بندی می تواند شروع به برش از تنظیمات ویرایش عرض برنامه.
4یک مخزن مربع زیر اره قرار داده شده است و دو طرف فیلم برای پوشاندن یکدیگر وجود دارد، تا پایان برش گسترش می یابد،تا اطمینان حاصل شود که مخزن گرد و غبار به بیشترین اثر گرد و غبار می رسد.
5. ضربه میله زدن تا 6 متر در دقیقه برش می دهد، و پشت به 7 متر در دقیقه می رسد، و ارتفاع کار توسط دکمه پانل تنظیم نمی شود،و سرعت برش می تواند در زمان برش تغییر. کاربران می توانند نیازهای ترجیحات خود را متفاوت از ماهیت خود را تنظیم کنید.
▲ جدول اصلی:
صفحه کار اصلی نیز یک میز شناور است. طبل هوا مس بر روی پنل پوشش کروم کلائیدی قرار دارد. هنگامی که دوام افزایش می یابد،کارایی کارگران نیز بهبود می یابد.
▲ انگشتان متقاطع:
1تعداد کلیپ های کاری پیکربندی استاندارد: 12 کلیپ پشتیبانی
2هر جام مجهز به یک سیلندر با یک روش اهرم است، و زمانی که آن را به کالا کار کشیده می شود، ممکن است اطمینان حاصل شود که مواد کار می کند برقی کلیمپ.
▲ ضد گردو
قطعات ضد گرد و غبار استفاده از ورق های پلاستیکی شفاف است که می تواند به طور موثر جلوگیری از تخلیه گرد و غبار و می تواند حفاظت از ایمنی را به دست آورد.
▲ پیکربندی جعبه کنترل الکترونیکی:
1تمام قطعات الکترونيکي در تايوان خريد مي شوند.
2. موتور سرو و محرک سرو ژاپنی پاناسونیک هستند
3اينورتر تايواني واريتاتن است
4قطعات الکترونیک به سیستم خنک کننده احتیاج ندارند، برای قطعات الکترونیکی محبوب، می توانید بدون نگرانی در مورد نفوذ گرد و غبار، در بازار جایگزین را خریداری کنید، تا زمانی که به طور منظم تمیز شود.
▲ منبع برق:
1منبع برق یک منبع سه فاز برای صنعتی است، با ولتاژ 380V / 50Hz.
▲ فشار هوا:
1.از فشار هوا به 5 ~ 6 kg / cm استفاده کنید
▲ گرد و غبار
1تامین کننده یک سیستم تراش کننده را فراهم می کند و همزمان با ماشین تراش نصب می شود تا تراشه ها را تضمین کند.
2. ▲ تجهیزات استاندارد:
1. تیغه ی نردبان سولدن: تیغه ی نردبان کاربید (تکه ی مخصوص آلومینیوم)
2کلپ کار: 12
3مواد اولیه شناور: 1520mm x 500mm x 3.
4جعبه ابزار شامل یک گروه ابزار 1 است.
5موتور اصلی اره در دستگاه قرار دارد.
توضیحات
مدل: ماشین تراش ماشین آلات کامپیوتر HL-12BNC
▲ HL نشان دهنده مدل ماشین تراش صفحه آلومینیوم در هینیدا است.
▲ 12 نشان دهنده اندازه دستگاه تراش صفحه آلومینیومی است، 12 می تواند 3800 میلی متر تراشیده شود.
▲ BNC نشان دهنده این ماشین تراش صفحه آلومینیومی برای مدل کاملا خودکار است.
مشخصات و پارامترهای فنی
| مدل | HL-12BNC | |
| طول برش | ۳۸۰۰ میلی متر | |
| توانایی بریسیدن | عرض محصول | ۳۸۰۰ میلی متر |
| حداکثر ارتفاع برش | 120 میلی متر | |
| حداکثر ارتفاع آشکار تیغه اره | 125 میلی متر | |
| موتور نردبان اصلی | 15kW | |
| نوار | قطر تراشه ی استروست | Ø460mm |
| قطر گره اصلی | Ø 38 میلی متر | |
| سرعت نردبان اصلی | 4000 دور / دقیقه | |
| چسباندن | موتور اینورتر راه رفتن | 1.5kW |
| سرعت جلو | سرعت 9 متر در دقیقه | |
| سرعت عقب | سرعت 17 متر در دقیقه | |
| موتور تغذیه اتوماتیک | AC 3KW | |
| فشار هوا | ≥5.0 کیلوگرم / سانتی متر2 | |
| اتاق کار از ارتفاع زمین | 1130 میلی متر | |
| شکل ماشین ابزار (طول × عرض × ارتفاع) | 7100 × 7700 × 1980 | |
| ولتاژ | 380V / 50Hz | |
قطعات جایگزین
| شماره سریال | نام | مشخصات | تعداد قطعات | یادداشت |
| 1 | کلید هکساگون (در داخل) | 1 مجموعه | ||
| 2 | پیچک بردار (کلمه + کراس) | 1 مجموعه | ||
| 3 | کلید باز | 17-19 19-22 | 2 | |
| 4 | کليد قابل تنظیم | 250 میلی متر | 1 | |
| 5 | پیچ زمین و پد | 1 مجموعه | ||
| 6 | فیوز | 10 | ||
| 7 | کره | 1 | ||
| 8 | نوار سنج | 5 متر | 1 | |
| 9 | تفنگ کره | 100 سی سی | 1 | |
| 10 | راهنمای کاربری | 1 | ||
| 11 | تیغه نرد | 460 * 38 * 4.0 * 60T | 1 |
نشستن روی زمین
HL-12BNC لیست و مواد مصرفی از دست دادن جزئی آسان مکانیکی
| شماره سریال | نام محصول | مشخصات / مدل | منشاء | واحد | مقدار | یادداشت | |||||
| 1 | از مواد شیمیایی | PL1574 | تولید داخلی | 根 | 1 | ||||||
| 2 | بنار | IA-19 (گول فولاد ضد زنگ) | تولید داخلی | 个 | 192 | ||||||
| 3 | تیغه نرد | Ø460 * Ø38.0 * 4.0، 60 دندون | تولید داخلی | 片 | 1 | ||||||
| 4 | سیلندر تخلیه | Du63 * 50 | واردات | فقط | 12 | ||||||
| 5 | بشکه ضد گرد و غبار | SDA32 * 75 | واردات | فقط | 2 | ||||||
| 6 | سیلندر هود فشار | Du80 * 150 | واردات | فقط | 2 | ||||||
| 7 | سیلندر شناور کمکی | Jg63 * 10 | واردات | فقط | 24 | ||||||
| 8 | محموله های اسپندل | 6209zz | واردات | فقط | 3 | ||||||
| 9 | لوله های تغذیه چرخ پیاده | ۶۲/۲۲ | واردات | فقط | 3 | ||||||
| 10 | لاک چرخ راهنمای جانبی تغذیه | 6002 | واردات | فقط | 3 | ||||||
| 11 | روغن هیدرولیک | 46 # روغن هیدرولیک ضد آسیاب | تولید داخلی | L | 40 | ||||||
| 12 | مایع خنک کننده | روغن روان کننده میکرو | واردات | گالن | 1 | ||||||
HL-12BNC بخش کنترل شده الکترونیکی لیست و مواد مصرفی آسان
| شماره سریال | نام | واحد | مقدار | مدل | برند | ||||||||
| 1 | اینورتر | PCS | 1 | CHF100A 18.5KW | InVt | ||||||||
| 2 | رصد کننده حرکت | PCS | 1 | CD33-250N (P) -422 | اپتکس | ||||||||
| 3 | ترانسفورماتور کنترل | PCS | 1 | NSK-1.0 AC380 / 220 / 3P / 8.0KVA | چينت | ||||||||
| 4 | منبع برق سوئیچ | PCS | 1 | S-200-24 8.3A | مينگ وي | ||||||||
| 5 | منبع برق سوئیچ | PCS | 1 | NES-15-5 3A | مينگ وي | ||||||||
| 6 | فیوز | PCS | 1 | FUSE-6A | FUSE-BOX | ||||||||
| 7 | سوکت رله میانجی | PCS | 15 | RXZE1M2C | شنایدر | ||||||||
| 8 | رله ی میانگین | PCS | 15 | RXM2CB2BD | شنایدر | ||||||||
| 9 | رله حمل بیش از حد گرم | PCS | 1 | LRD07C 1.6 ~ 2.5A | شنایدر | ||||||||
| 10 | رله حمل بیش از حد گرم | PCS | 1 | LRD12C 5.5 ~ 8A | شنایدر | ||||||||
| 11 | تماسگر الکترومغناطیسی | PCS | 1 | LC1D40M7C AC220V | شنایدر | ||||||||
| 12 | تماسگر الکترومغناطیسی | PCS | 1 | LC1D18M7C AC220V | شنایدر | ||||||||
| 13 | تماسگر الکترومغناطیسی | PCS | 2 | LC1D09M7C AV220V | شنایدر | ||||||||
| 14 | قطع کننده برق | PCS | 1 | EZD100E3100N | شنایدر | ||||||||
| 15 | سوئیچ نزدیکی | PCS | 12 | PM12-04N | . | ||||||||
| 16 | قفل سوئیچ برق | PCS | 1 | XB-BG21C | شنایدر | ||||||||
| 17 | شاخص قدرت | PCS | 1 | XB2 BVM1C AC220V | شنایدر | ||||||||
| 18 | دکمه اجرا با نور | PCS | 1 | XB2 BW33B1C (سبز) DC24V | شنایدر | ||||||||
| 19 | دکمه سفيد زرد | PCS | 1 | XB2-BA51C (1NO) | شنایدر | ||||||||
| 20 | دکمه اضطراری | PCS | 2 | XB2BS542C (1NC) | شنایدر | ||||||||
| 21 | پتانسیومتر سرعت نورد نورد | PCS | 1 | مکزیک | بورن ها | ||||||||
| 22 | درخشش از بین رفته | PCS | 2 | SZL-803/150 | محوری | ||||||||
سوالات عمومی
س: شما سازنده هستيد؟
A: بله، ما کارخانه خود را داریم و فروش مستقیم را با قیمت رقابتی قول می دهیم. به هر زمان از کارخانه ما بازدید کنید.
س: آیا می توانم یک ماشین را مطابق با نیازهای خودم تهیه کنم؟
A: البته. ما OEM و ODM را قبول می کنیم.
س: این اولین بار است که از این نوع ماشین استفاده می کنم، آیا کار کردن آن آسان است؟
A: وجود دارد ویدیو راهنما که نشان می دهد چگونه به استفاده از ماشین و کتاب دستورالعمل انگلیسی به شما با ماشین ارسال. اگر هنوز هم هر گونه سوال،ما راهنمای حرفه ای رایگان را برای شما فراهم می کنیم تا بتوانید دستگاه را به خوبی استفاده کنید..
اگر دستگاه مورد نیاز خود را پیدا نکرده اید، از تماس با ما نیز دریغ نکنید. ما بهترین تلاش خود را برای ارائه بهترین پیشنهاد به شما خواهیم کرد.
